Foram encontradas 120 questões.
Andréa B. Bertoncel. Instalações Elétricas Prediais (com adaptações).
Com base na figura, que representa o projeto de instalações elétricas de uma residência, julgue o próximo item.
O projeto apresentado possui quatro interruptores three-way.
Provas
Questão presente nas seguintes provas
Andréa B. Bertoncel. Instalações Elétricas Prediais (com adaptações).
Com base na figura, que representa o projeto de instalações elétricas de uma residência, julgue o próximo item.
Se a tensão fase-neutro de alimentação da residência for 220 V, ao se considerar somente o critério de capacidade de corrente, o valor mínimo do disjuntor que deverá proteger o circuito 5 será 25 A.
Provas
Questão presente nas seguintes provas
Andréa B. Bertoncel. Instalações Elétricas Prediais (com adaptações).
Com base na figura, que representa o projeto de instalações elétricas de uma residência, julgue o próximo item.
A utilização de um dispositivo DR (diferencial-residual) para a proteção contra as correntes de fuga requer que todos os condutores do circuito sejam envolvidos pelo circuito magnético do DR, inclusive o condutor de proteção.
Provas
Questão presente nas seguintes provas
A figura apresenta um esquema para medição de potência trifásica em um sistema desbalanceado no qual se utiliza o método dos dois wattímetros. Considerando que os wattímetros W1 e W2 tenham medido, respectivamente, 700 W e 1700 W, e que o valor aproximado de !$ \sqrt{3} !$ seja 1,73, julgue o item a seguir.
A potência trifásica ativa é igual a 4152 W.
Provas
Questão presente nas seguintes provas
A figura apresenta um esquema para medição de potência trifásica em um sistema desbalanceado no qual se utiliza o método dos dois wattímetros. Considerando que os wattímetros W1 e W2 tenham medido, respectivamente, 700 W e 1700 W, e que o valor aproximado de !$ \sqrt{3} !$ seja 1,73, julgue o item a seguir.
A potência trifásica reativa é igual a 1730 Var.
Provas
Questão presente nas seguintes provas
M. Gussow. Eletricidade básica. Porto Alegre: Bookman, 2009, p. 355 (com adaptações).

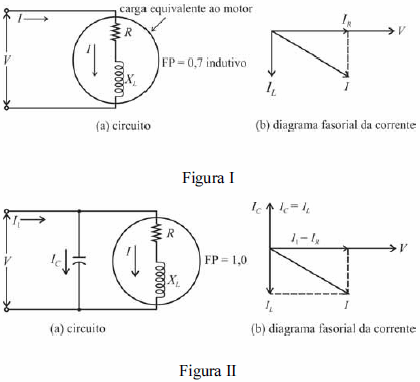

Considerando que, nas figuras I e II, os círculos representam um motor de indução, e que os fatores de potência dos circuitos apresentados nessas figuras sejam, respectivamente, iguais a 0,7 e 1,0, julgue o item a seguir.
No circuito mostrado na figura II, a corrente I1 está adiantada em relação à tensão V.
Provas
Questão presente nas seguintes provas
M. Gussow. Eletricidade básica. Porto Alegre: Bookman, 2009, p. 355 (com adaptações).
Considerando que, nas figuras I e II, os círculos representam um motor de indução, e que os fatores de potência dos circuitos apresentados nessas figuras sejam, respectivamente, iguais a 0,7 e 1,0, julgue o item a seguir.
No circuito mostrado na figura I, a corrente de carga está atrasada em relação à tensão.
Provas
Questão presente nas seguintes provas
M. Gussow. Eletricidade básica. Porto Alegre: Bookman, 2009, p. 355 (com adaptações).
Considerando que, nas figuras I e II, os círculos representam um motor de indução, e que os fatores de potência dos circuitos apresentados nessas figuras sejam, respectivamente, iguais a 0,7 e 1,0, julgue o item a seguir.
A corrente do motor da figura II é menor que a corrente do motor da figura I.
Provas
Questão presente nas seguintes provas
J. A. J. Ribeiro. Propagação de ondas eletromagnéticas. S. Paulo: Erica. 2004, p. 206 (com adaptações).
Considerando que a figura apresentada mostra uma onda plana trafegando no sentido das setas em direção a um obstáculo com fenda, julgue o item seguinte.
O fenômeno observado após a onda atravessar o orifício no obstáculo é denominado difração.
Provas
Questão presente nas seguintes provas
UIaby. Eletromagnetismo para Engenheiros. 2007, p. 304 (com adaptações).

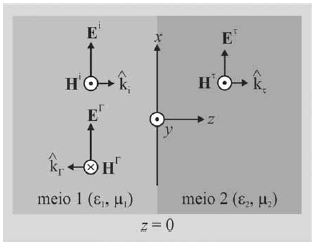

A figura apresentada ilustra dois meios dielétricos, homogêneos e sem perdas, separados por uma fronteira plana em z = 0, sendo infinito o plano xy. Considerando que uma onda plana uniforme trafega entre esses meios, julgue o item subsequente.
A onda plana incidente está polarizada na direção x.
Provas
Questão presente nas seguintes provas
