A respeito da drenagem urbana, analise as afirmativas a seguir. I. A drenagem urbana tem, como premissa estrutural, a transferência dos impactos associados às precipitações para a jusante. II. medida que a cidade se urbaniza, normalmente ocorre o aumento das vazões máximas devido ao aumento da capacidade de escoamento através de condutos e canais e a impermeabilização das superfícies. III. Para o estudo de um sistema de drenagem, deve-se considerar o impacto desse sistema à sua montante. Assinale

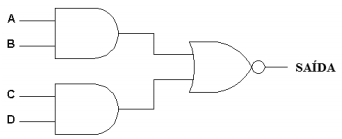

Analise o circuito digital a seguir.



Para o circuito digital acima, uma das combinações nas entradas A, B, C, D e E que determinam uma saída igual a zero é

O esquema a seguir apresenta um dispositivo de disparo utilizando o SCR.



A tensão máxima de gatilho para esse esquema é de 1,5 V. Para que a corrente de gatilho seja igual a 150 mA, o resistor R deve ser, em ohms, igual a

Sistema é um fenômeno que se deseja operar com algum objetivo. Ele é representado por uma variável de entrada uma de saída. A relação entre elas é definida como sendo uma função de transferência. Pode-se dizer, a respeito de polos e zeros de uma função de transferência, que

Um sistema tido como linear é aquele que atende ao princípio da sobreposição de efeitos. Sob o ponto de vista matemático, um sistema é linear, quando pode ser modelado por meio de equações lineares. As variáveis que permitem determinar ou conhecer o “estado” do circuito é dado o nome de variáveis de estado.
Assinale a alternativa que corresponde a uma variável de estado de um sistema descrito pela equação Y’’’ + 3 y’’ + 5 y’ = 2 u.

Em eletrônica de potência o uso de tiristores tem sido intensificado. A respeito do TRIAC, SCR E DIAC, analise as afirmativas a seguir.
I. No TRIAC, o fluxo de corrente entre dois terminais é controlado por um terceiro, permitindo a condução de corrente em qualquer sentido. II. No SCR, o fluxo de corrente entre dois terminais é controlado por um terceiro, permitindo a condução de corrente em um único sentido. III. No DIAC, a condução se dá em um único sentido, quando aplicado em seus terminais uma tensão acima de um valor estabelecido.
Assinale:

Um Controlador Lógico Programável (CLP) é utilizado para emitir um comando diante do surgimento de um evento. Esse evento repete-se periodicamente em intervalo de tempo igual a T. O sensor utilizado para informar ao CLP sobre a ocorrência do evento consome um tempo igual a T/2. Considerando que o tempo de duração do evento é desprezível e que o tempo de execução do comando dado pelo CLP é T/4, o tempo máximo que o CLP deve consumir para emitir o comando mencionado é igual a
