O símbolo indicado pelo número 11 corresponde a uma caixa de passagem colocada no piso.

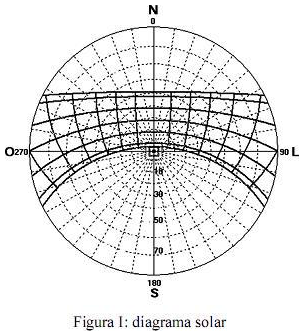

O diagrama solar, representado na figura I, indica uma cidade situada no hemisfério norte.

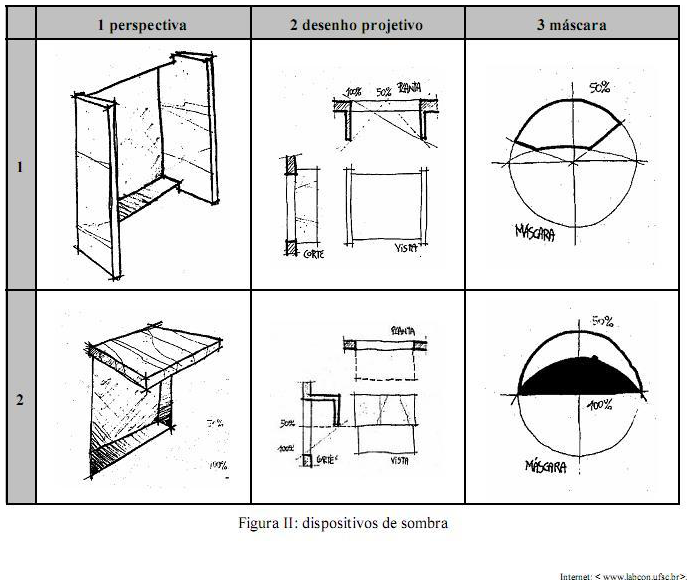

A perspectiva do dispositivo apresentado na linha 2 da tabela apresentada na figura II não corresponde ao desenho projetivo indicado nessa tabela.

Na linha 1 da tabela apresentada na figura II, os desenhos projetivos e a máscara das colunas 2 e 3 correspondem à perspectiva do dispositivo vertical de proteção solar indicado na coluna 1 da mesma tabela.

O dispositivo solar mostrado na perspectiva da linha 1 da tabela apresentada na figura II é o mais indicado para as fachadas Norte e Sul da cidade à qual se refere o diagrama solar.

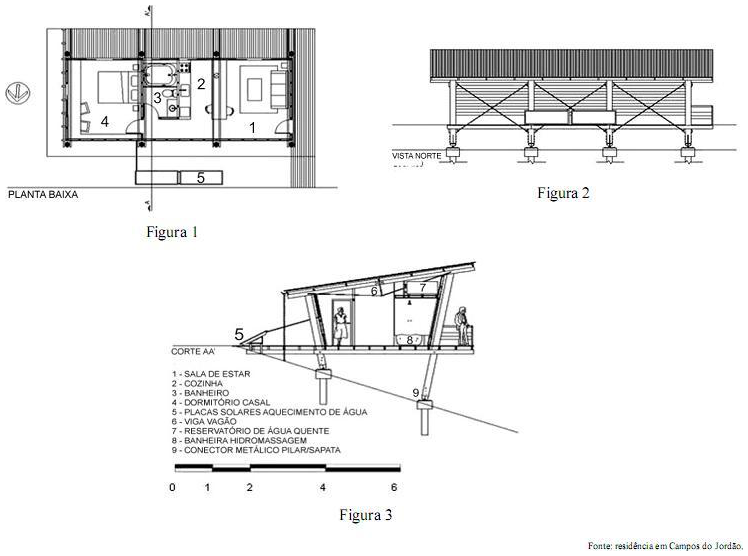

Considerando que, nas figuras 1, 2 e 3 acima apresentadas, a circulação implícita que liga a sala ao quarto pela área molhada tenha 90 cm de largura, julgue o próximo item, relativo a orçamento e composição de custo, levantamento de quantitativos de pisos e revestimentos.

Considerando-se que as divisórias e as vedações externas sejam montadas sobre o piso acabado, é correto afirmar que, para revestir a área molhada, serão necessárias 5 placas inteiras e 3 placas fracionadas de porcelanato de 1,00 m × 1,00 m.

Para imprimir a planta apresentada acima na escala de 1:20, deve-se usar, no mínimo, um papel no formato A2.

Para a casa representada nas figuras acima, o programa de necessidades possui a configuração apresentada no gráfico abaixo.

A planta baixa de um ambiente, convenção gráfica para a sua representação, é o meio mais adequado e eficaz para se iniciar a elaboração de qualquer projeto.

A planta-chave é um elemento que auxilia na representação ampliada de determinado trecho de um projeto arquitetônico.
