Foram encontradas 1.899 questões.
Geraldo Cavalin e Severino Cervelin. Instalações elétricas prediais. 4.ª ed. São Paulo: Erica, 2000, p. 373 (com adaptações).

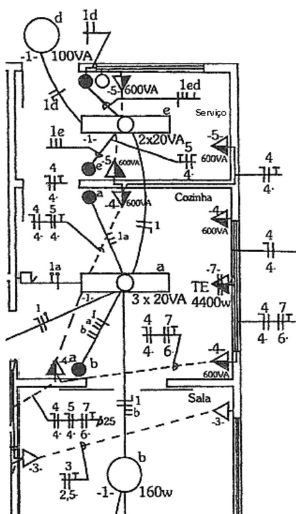

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue o item.
As tomadas de corrente da área de serviço estão indicadas para instalação a meia altura (1,30 m do piso acabado).
Provas
Questão presente nas seguintes provas
Internet: <www.dsce.fee.unicamp.br>.

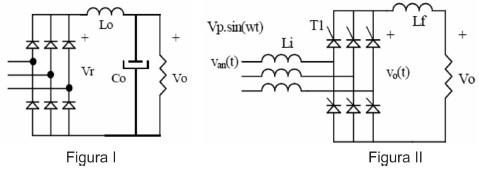

O fornecimento de energia elétrica é feito, essencialmente, a partir de uma rede de distribuição em corrente alternada, devido, principalmente, à facilidade de adaptação do nível de tensão por meio de transformadores. Em muitas aplicações, no entanto, a carga alimentada requer uma tensão contínua, advinda, por exemplo, de conversores como os relativos aos esquemas mostrados nas figuras I e II acima. Acerca desse assunto, julgue o próximo item.
Os sistemas de controle dos conversores das figuras I e II possuem o mesmo princípio de funcionamento.
Provas
Questão presente nas seguintes provas
Internet: <www.dsce.fee.unicamp.br>.
O fornecimento de energia elétrica é feito, essencialmente, a partir de uma rede de distribuição em corrente alternada, devido, principalmente, à facilidade de adaptação do nível de tensão por meio de transformadores. Em muitas aplicações, no entanto, a carga alimentada requer uma tensão contínua, advinda, por exemplo, de conversores como os relativos aos esquemas mostrados nas figuras I e II acima. Acerca desse assunto, julgue o próximo item.
Os circuitos das figuras I e II são exemplos de retificadores.
Provas
Questão presente nas seguintes provas
Internet: <www.dsce.fee.unicamp.br>.
O fornecimento de energia elétrica é feito, essencialmente, a partir de uma rede de distribuição em corrente alternada, devido, principalmente, à facilidade de adaptação do nível de tensão por meio de transformadores. Em muitas aplicações, no entanto, a carga alimentada requer uma tensão contínua, advinda, por exemplo, de conversores como os relativos aos esquemas mostrados nas figuras I e II acima. Acerca desse assunto, julgue o próximo item.
Os componentes Lo e Lf, das figuras I e II, respectivamente, funcionam como cargas dos conversores.
Provas
Questão presente nas seguintes provas
Robert Boylestad. Introdução à análise de circuitos. 10.ª ed. São Paulo: Pearson, 2004, p. 406-13 (com adaptações).
[1] v(t) = 500sen ( 157t + 30º) [2] i(t) = 1sen ( 157t + 120º)
[3] v(t) = 100sen ( wt + 40º) [4] i(t) = 20sen ( wt + 40º)
[5] v(t) = 1.000sen ( 377t + 10º) [6] i(t) = 5sen ( 377t ! 80º)
[7] v(t) = 50cos ( wt + 20º) [8] i(t) = 5sen ( wt + 110º)

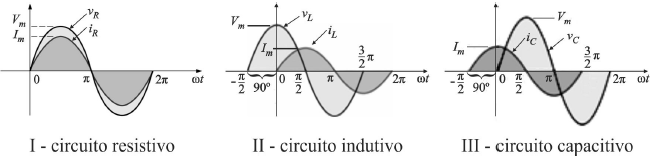

As expressões e as figuras acima representam a tensão v(t) nos terminais de um elemento de circuito — indutor (L), capacitor (C) ou resistor (R) — e a corrente i(t) que flui por esse elemento. Considere que o circuito opere em regime senoidal permanente no domínio do tempo e que, nos gráficos, Vm é o valor máximo de tensão e Im, o de corrente. Com base nessas informações, julgue o item seguinte.
O elemento de circuito associado às grandezas da figura II poderia ter as suas grandezas tensão e corrente representadas pelas equações 1 e 2, respectivamente.
Provas
Questão presente nas seguintes provas
Robert Boylestad. Introdução à análise de circuitos. 10.ª ed. São Paulo: Pearson, 2004, p. 406-13 (com adaptações).
[1] v(t) = 500sen ( 157t + 30º) [2] i(t) = 1sen ( 157t + 120º)
[3] v(t) = 100sen ( wt + 40º) [4] i(t) = 20sen ( wt + 40º)
[5] v(t) = 1.000sen ( 377t + 10º) [6] i(t) = 5sen ( 377t ! 80º)
[7] v(t) = 50cos ( wt + 20º) [8] i(t) = 5sen ( wt + 110º)
As expressões e as figuras acima representam a tensão v(t) nos terminais de um elemento de circuito — indutor (L), capacitor (C) ou resistor (R) — e a corrente i(t) que flui por esse elemento. Considere que o circuito opere em regime senoidal permanente no domínio do tempo e que, nos gráficos, Vm é o valor máximo de tensão e Im, o de corrente. Com base nessas informações, julgue o item seguinte.
Assim como na figura I, o comportamento da tensão na expressão 3 e o da corrente, na expressão 4, são grandezas associadas a um elemento puramente resistivo.
Provas
Questão presente nas seguintes provas
Robert Boylestad. Introdução à análise de circuitos. 10.ª ed. São Paulo: Pearson, 2004, p. 406-13 (com adaptações).
[1] v(t) = 500sen ( 157t + 30º) [2] i(t) = 1sen ( 157t + 120º)
[3] v(t) = 100sen ( wt + 40º) [4] i(t) = 20sen ( wt + 40º)
[5] v(t) = 1.000sen ( 377t + 10º) [6] i(t) = 5sen ( 377t ! 80º)
[7] v(t) = 50cos ( wt + 20º) [8] i(t) = 5sen ( wt + 110º)
As expressões e as figuras acima representam a tensão v(t) nos terminais de um elemento de circuito — indutor (L), capacitor (C) ou resistor (R) — e a corrente i(t) que flui por esse elemento. Considere que o circuito opere em regime senoidal permanente no domínio do tempo e que, nos gráficos, Vm é o valor máximo de tensão e Im, o de corrente. Com base nessas informações, julgue o item seguinte.
O elemento de circuito submetido às grandezas expressas pelas equações 7 e 8 é um resistor de 20 !$ \Omega !$.
Provas
Questão presente nas seguintes provas
O eletromagnetismo e seus fenômenos estão presentes na quase totalidade dos equipamentos elétricos, sejam eles industriais, de pesquisa, ou domésticos, como geradores, motores elétricos, transformadores, gravadores, disjuntores, televisores, computadores.
Com relação a esse assunto, julgue o item.
Com sentido de propagação em z, a onda plana uniforme da figura abaixo é chamada onda eletromagnética transversal — transverse electromagnetic (TEM) — polarizada na direção x.
T. Fawwaz Ulaby. Eletromagnetismo para engenheiros. Porto Alegre: Bookman, 2007, p. 213 (com adaptações)
Provas
Questão presente nas seguintes provas
O eletromagnetismo e seus fenômenos estão presentes na quase totalidade dos equipamentos elétricos, sejam eles industriais, de pesquisa, ou domésticos, como geradores, motores elétricos, transformadores, gravadores, disjuntores, televisores, computadores.
Com relação a esse assunto, julgue o item.
Considerando que o tubo mostrado na figura abaixo tenha densidade linear de cargas expressa pela relação pl = 10z, em que z representa o comprimento do tubo, é correto concluir que a carga total do tubo é igual a 0,5 C.
T. Fawwaz Ulaby. Eletromagnetismo para engenheiros. Porto Alegre: Bookman, 2007, p. 81 (com adaptações).
Provas
Questão presente nas seguintes provas
Charles Alexander e Matthew Sadiku. Fundamentos de circuitos elétricos. Porto Alegre: Bookman, 2006, p. 93.
Julgue o item seguinte, considerando as informações apresentadas no circuito ilustrado na figura acima.
A equação da malha II pode ser representada pela expressão R2i2 + V2 – R3-3 = 0.
Provas
Questão presente nas seguintes provas
