Sobre o disparo de um tiristor usado em eletrônica de potência, considere as afirmativas a seguir.

I - Se a tensão direta anodo-catodo for maior que a tensão direta de ruptura VBO, fluirá uma corrente de fuga suficiente para iniciar o disparo regenerativo.

II - Se a taxa de crescimento da tensão anodo-catodo for elevada, a corrente de carga das junções capacitivas pode ser suficiente para disparar o tiristor.

III - Uma tensão positiva aplicada entre o gate e o catodo é suficiente para disparar o tiristor.

É(São) correta(s) a(s) afirmativa(s)

Considere o circuito equivalente de um transformador elevador monofásico mostrado na figura acima, com os parâmetros referidos ao lado de baixa tensão (primário). A tensão de saída (secundário), em volts, é dada por \( u_s(t)=200\sqrt{2}cos(ωt) \) quando a corrente solicitada na saída, em ampères, é \( i_s(t)=2\sqrt{2}cos(ωt-45º). \) Os dados do transformador estão mostrados na figura. Para esta situação de carregamento, qual a regulação de tensão percentual deste transformador, em relação à tensão do secundário?

Um motor elétrico fornece potência de 5 HP em seu eixo, com rendimento de 0,8 e fator de potência de 0,7. A potência elétrica aparente deste motor, em VA, deverá ser de

O preço da energia elétrica cobrada do consumidor varia conforme a modalidade tarifária em que ele se enquadra. A(s) tarifa(s) de energia elétrica que penaliza(m) o consumidor por ultrapassagens das demandas contratadas é(são) a(s)

Considere as afirmativas a seguir, sobre tarifas de fornecimento de energia elétrica.

I - Cabe à Empresa de Pesquisa Energética (EPE) estabelecer tarifas que assegurem ao consumidor o pagamento de um valor justo, como também garantir o equilíbrio econômico-financeiro da concessionária de distribuição.

II - A estrutura tarifária horo-sazonal é caracterizada pela aplicação de tarifas diferenciadas de consumo de energia elétrica e de demanda de potência, de acordo com as horas de utilização do dia e os períodos do ano.

III - As tarifas do “grupo B” se destinam somente às unidades consumidoras residenciais atendidas em tensão inferior a 2,3 kV.

É(São) correta(s) a(s) afirmativa(s)

Um dado sistema possui uma linha de distribuição de 69 kV (média tensão) ligada a uma linha de distribuição de 440/380 V (baixa tensão) por meio de um transformador trifásico. O transformador tem o primário (lado de “alta”) na configuração delta e o secundário (lado de “baixa”), na configuração estrela. A relação do número de espiras entre os enrolamentos primários e secundários desse transformador é de

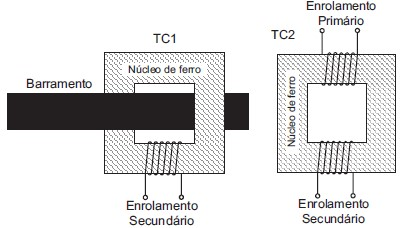

Os transformadores de corrente (TC) podem ser classificados de acordo com a disposição do enrolamento primário e a construção no núcleo. Considere os dois transformadores de corrente (TC1 e TC2) mostrados na figura acima. As classificações do tipo do TC1 e do TC2, de acordo com a disposição do enrolamento primário, respectivamente, são:

Para um trecho de linha de transmissão de 50 km, a impedância em série própria é de (0,01+j0,03)\( Ω \)/km e a impedância mútua entre as fases é de (j0,01)\( Ω \)/km. As impedâncias em série total e de seqüência direta, respectivamente, em ohms, são:

Uma linha de transmissão ideal, de impedância característica \( Z_c \), tem um comprimento elétrico equivalente igual a \( π/6 \) radianos, para uma freqüência angular de \( ω \) rad/s. Desconsiderando a admitância transversal da linha, qual a expressão da capacitância, em farad, de um capacitor a ser instalado em série com a linha, para que a impedância série equivalente indutiva do conjunto seja igual a 25% de \( Z_c \)?

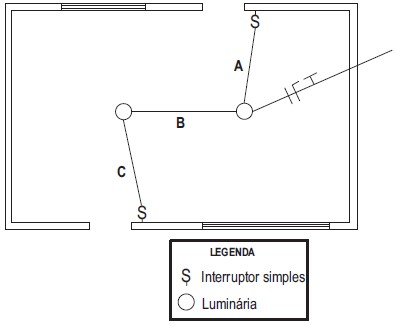

Esta planta baixa mostra o projeto elétrico de um cômodo de uma casa. Em uma das luminárias chega um circuito monofásico (composto de fase, neutro e terra) de um outro local da casa. Para que as duas luminárias sejam comandadas de forma independente por meio dos dois interruptores simples de uma seção, é necessário que, nos trechos A, B e C da linha, passem os seguintes condutores:

TRECHO A TRECHO B TRECHO C
