Com relação á manunteção de equipamentos de substações de alta tensão,Julgue o item seguinte.

Antas da energização de novos equipamentos de subtação,deve-se medir a sua resistência de isolamento. O resultado desse tipo de ensaio é importante para garantir uma das condições mínimas necessárias para a energização do equipamento, e os valores obtidos podem servir como referência para acompanhamentdoo desempenho do equipamento ao longo de sua vida útil.

Considerando que o circuito retificador trifástico de seis pulsos ilustrado na figura acima seja alimentado pelas tensões \( V_a(t)= V_{sen}(\omega), V_{\infty}sen { \begin{pmatrix} \omega t= { \large 2\pi \over 3} \end{pmatrix}} \) e \( V_e(t) = V_{\omega} sen {\begin{pmatrix} \omega t +{ \large {2\pi}\over{3}} \end{pmatrix}} \) e considerando ideias todos os elementos que compõem esse circuito,Julgue o item subsecutivo.

Nessa configuração de circuito, a tensão média de saída na carga,V₀, é menor que aquela obtida pela utilização da mesma ponte trifásica, porém sem a presença da indutância L em série.

Considerando que o circuito retificador trifástico de seis pulsos ilustrado na figura acima seja alimentado pelas tensões \( V_a(t)= V_{sen}(\omega), V_{\infty}sen { \begin{pmatrix} \omega t= { \large 2\pi \over 3} \end{pmatrix}} \) e \( V_e(t) = V_{\omega} sen {\begin{pmatrix} \omega t +{ \large {2\pi}\over{3}} \end{pmatrix}} \) e considerando ideias todos os elementos que compõem esse circuito,Julgue o item subsecutivo.

O valor máximo da tensão em qualquer diodo da ponte retificadora durante o bloqueio é igual ao valor de pico da tensão de fase da fonte CA de alimentação.

Motor elétrico é um dispositivo que converte energia elétrica em energia mecânica, por meio da ação de um campo eletromagnético. Os motores, em geral, são classificados de forma genérica como motores de corrente continua, motores de indução ou assíncronos e motores síncronos. Com relação a motores elétricos, julgue o item subsoquente.

O motor de indução monofásico destaca-se pela sua robustez, pela sua confiabilidade o pelas reduzidas intervenções de manutenção, tomando-se opção natural aos molores trifásicos onde não se dispõe de alimentação trifásica, Possui elevado torque de partida, por isso utiliza enrolamentos auxiliares conectados em série com a fonte de alimentação, para reduzir a corrente de partida.

Motor elétrico é um dispositivo que converte energia elétrica em energia mecânica, por meio da ação de um campo eletromagnético. Os motores, em geral, são classificados de forma genérica como motores de corrente continua, motores de indução ou assíncronos e motores síncronos. Com relação a motores elétricos, julgue o item subsoquente.

Motor Dahlander possui seis bobinas que podem ser combinadas de duas formas. Esse tipo de montor não pode ser adaptado para fincionamento com duas tensões de alimentação, mas pode ser utilizado em situações que requerem uso do motores de duas velocidades.

Motor elétrico é um dispositivo que converte energia elétrica em energia mecânica, por meio da ação de um campo eletromagnético. Os motores, em geral, são classificados de forma genérica como motores de corrente continua, motores de indução ou assíncronos e motores síncronos. Com relação a motores elétricos, julgue o item subsoquente.

Os motores de corrente contínua são largamente utilizados em aplicações em que so deseja controle preciso de velocidades variáveis e frequentes paradas e partidas. Apesar de possuírem alta confiabilidade, os motores de corrente continua tendem a ser substituídos pelos de corrente alternada associados a conversores estáticos, principalmente os de indução em gaiola.

A figura acima mostra um circuito retificador monofásico de dois pulsos, alimentado pelas fontes v_t(t) = V_asen(at) e \( V_2(t)=V_nsen { \begin{pmatrix} \omega t - { \large 2 \pi \over 3} \end{pmatrix}} \) Considerando que os elementos que fazem parte desse circuito sejam ideias,Julgue o item que se seguem.

A tensão média na carga, V_mand será maior se o diado D3 for retirado do circuito

A figura acima mostra um circuito retificador monofásico de dois pulsos, alimentado pelas fontes v_t(t) = V_asen(at) e \( V_2(t)=V_nsen { \begin{pmatrix} \omega t - { \large 2 \pi \over 3} \end{pmatrix}} \) Considerando que os elementos que fazem parte desse circuito sejam ideias,Julgue o item que se seguem.

A tensão de bloqueio sobre o diodo DI, em qualquer situação, é determinada pela expressão:\( V_{Di} (t)= v_2(t)-v_1(t) \)

A figura acima mostra um circuito retificador monofásico de dois pulsos, alimentado pelas fontes v_t(t) = V_asen(at) e \( V_2(t)=V_nsen { \begin{pmatrix} \omega t - { \large 2 \pi \over 3} \end{pmatrix}} \) Considerando que os elementos que fazem parte desse circuito sejam ideias,Julgue o item que se seguem.

A tensão média sobre a carga RL,V_{0 mad} pode ser calculada por meio da relação.

\( V_{tmand} = \dfrac{1}{2 \pi} { \begin{bmatrix} \int \limits_0^{5\,\pi} V_m sen( \theta)d( \theta) + \int \limits_{\pi\,n}^z V_m+sen( \theta) d( \theta) \end{bmatrix}} \)

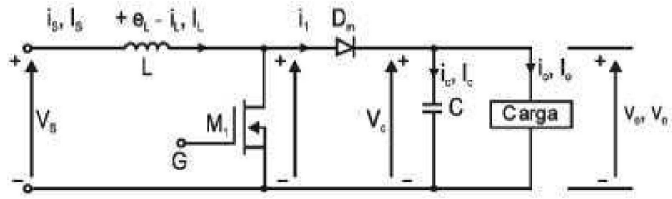

Com relação à figura acima, que representa um conversor CC-CC,também conhecido como chopper ou regulador chaveado,Julgue o item seguinte.

Considere que, no instantes t = 0, o transistor seja ligado, então durante o intervalo de tempo em que ele permanece ligado,a tensão de saida, V₀, será menor que a tensão de entrada K devido á queda de tensão no indutor I.
