Um dos desafios no setor elétrico tem sido reduzir as perdas de energia no sistema.Medidas adotadas incluem, por exemplo, elevação do fator de potência das instalações de 0,85 para 0,92.Com base nessa informações e em relação a projetos de instalações elétrica,Julgue o item que se seguem.

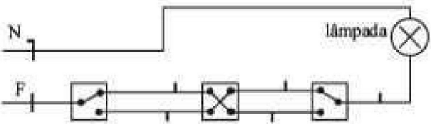

A figura abaixo ilustra um circuito de ligação firee-way que comanda uma lâmda de três pontos distintos.

Um dos desafios no setor elétrico tem sido reduzir as perdas de energia no sistema.Medidas adotadas incluem, por exemplo, elevação do fator de potência das instalações de 0,85 para 0,92.Com base nessa informações e em relação a projetos de instalações elétrica,Julgue o item que se seguem.

Em um consumidor alimentado por uma tensão de 13,8 KV , o superdimensionamneto transformtador garante aumento considerável do fator de potência instalação, Para esse consumidor, a economia de energia gerada com esse procedimento justifica o custo maior do transformador instalado.

A figura acima ilustra o esquema de um quadro elétrico (QE) utilizado para alimentar uma tomada de uso especifoco (TUE), A tensão de
alimentação é igual a 220V ,e a corrente de serviço é de 13,5 A. A corrente máxima admitida no condutor de 2,5 mm² é de 19,5 A. Considerando que as comentes nominais para disjuntores são 6 A, 1O A, 16 A, 20A,25A, 32A e 40A e as informações do circuito, jugue
o item subsequente.

A proteção conta sobrecargas dos condutores é assegurada se o disjuntor utilizado for o de 20 A,

A figura acima ilustra o esquema de um quadro elétrico (QE) utilizado para alimentar uma tomada de uso especifoco (TUE), A tensão de
alimentação é igual a 220V ,e a corrente de serviço é de 13,5 A. A corrente máxima admitida no condutor de 2,5 mm² é de 19,5 A. Considerando que as comentes nominais para disjuntores são 6 A, 1O A, 16 A, 20A,25A, 32A e 40A e as informações do circuito, jugue
o item subsequente.

Considerando que a resistividade do condutor seja p = 0/0225 \( \Omega \)-m, o disjuntor escolhido deve possuir o poder de cone de 1,5 KA.

Julgue o item a seguir, acerca de arranjos de substrações.

Para construção de novas subestações de 230 K.V o arranjo utilizado é o barra dupla a 4 chaves, sendo permitidas variações .

Julgue o item a seguir, acerca de arranjos de substrações.

As subestações são classificadas quanto à sua função e instalação. Quanto à função, são classificadas como transformadoras e seccionadoras. Estas visam interroper os circuitos, com níveis de tensões diferentes, em que se toma necessário o uso de alimentadores para atender aos consumidores locais,

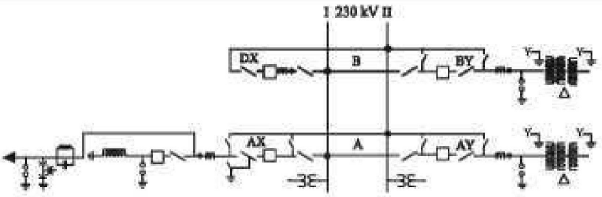

A partir da figura acima, que mostra um diagrama unifilar de uma subestação,julgue o próximo item.

Esse diagrama unifilar mostra uma subestação com arranjo barra dupla a quatro chaves, composto por 1 bay de interligação 2 bays de transformação e 1 bay de saída de linha de transmissão.

A partir da figura acima, que mostra um diagrama unifilar de uma subestação,julgue o próximo item.

Durante operação normal, todas as chave seccionadoras do bay AX permanecem fechadas.

Com relação á manunteção de equipamentos de substações de alta tensão,Julgue o item seguinte.

O trasformador é um dos mais Importantes equipamentos de uma subestação, Problemas no seu funcionamento podem causar interrupções no fomecimento de energia, provocando perdas na economia, Caso, na análise cromatográfica do óleo de um transformador em operação, seja detectado alto teor de acetileno, o transformador deve sor retirado de serviço imediatamente.

Com relação á manunteção de equipamentos de substações de alta tensão,Julgue o item seguinte.

Disjuntores o chaves seccionadoras são dispositivos de manobra de uma subestação, que necessitam de manutenções periódicas visando minimizar suas falhas durante a operação, Os disjuntores apresentam, entre seus defeitos comuns, a queima de bobinas de fechamento e abertura, infiltração de umidade no seu interior e oxidação de seus contatos fixos.
