Para acionar um motor por meio de uma chave estrela-triângulo, é necessário que o motor seja:

Observe a figura abaixo.

A figura apresenta um circuito contendo um transformador ideal.

Sabendo que o sinal de entrada é v(t) = 69cos(2t), em volts, a amplitude máxima em regime permanente da corrente I₂, em ampères, é, aproximadamente:

Um transformador trifásico, em um dado sistema elétrico, alimenta, através de seu secundário, uma linha de baixa tensão de 220/127V. Sabendo que seu primário está ligado a uma linha de média tensão de 13,8 kV, a relação do número de espiras entre os enrolamentos primários e secundários deste transformador é de:

Observe a figura abaixo.

No circuito ilustrado na figura, considere o amplificador operacional como ideal. A fonte de tensão na entrada do circuito fornece um sinal senoidal. Deseja-se visualizar os sinais de entrada e de saída. Para isso, emprega-se um osciloscópio com dois canais. Com a ponta de prova do canal A, conecta-se o terminal positivo em 1 e o negativo em 2.

Analogamente, com a ponta de prova do canal B, conecta-se o terminal positivo em 3 e o negativo em 4. Ajustando o aparelho na opção X-Y, isto é, sinal do canal A no eixo X e o do canal B no eixo Y, observa-se uma imagem conhecida como Figura de Lissajous. Considere, ainda, a tela do osciloscópio dividida nos quadrantes trigonométricos, onde a inclinação positiva corresponde à reta que cruza o 1º e o 3º quadrantes.

Nesse caso, a figura observada consiste numa:

Considere a figura a seguir.

Um gerador trifásico tipo Y encontra-se ligado a uma carga equilibrada do tipo Y, formando um sistema Y-Y, conforme ilustra a figura.

Os valores das correntes I_a e I_N, em A, são, respectivamente:

Observe a figura abaixo.

De acordo com a Lei de Faraday sobre indução eletromagnética, a tensão induzida nos terminais de uma bobina é proporcional à variação do fluxo que passa pelo interior das espiras.

Considere que as espiras de uma bobina estejam submetidas ao fluxo magnético apresentado na figura. Sabendo que as unidades estão graficamente representadas, o gráfico correspondente à tensão induzida e(t) nos terminais dessa bobina é:

Uma determinada instalação elétrica tem duas cargas (B e C). conectadas em série. A fonte de entrada fornece uma tensão eficaz de 100 volts. A carga B apresenta uma potência aparente de 11,5 VA e fator de potência de 0,5 indutivo. A carga C possui uma potência ativa de 17,4 W e fator de potência de 0,87 capacitivo.

A potência reativa total nas cargas é, aproximadamente, de:

No mesmo ramo do circuito elétrico que alimenta um motor CA monofásico estão conectados: um wattímetro medindo 850 W, um voltímetro medindo 120V eficaz e um amperímetro medindo 8A eficaz.

O fator de potência e a resistência efetiva do circuito, em ohms, respectivamente, são:

Considere o gráfico a seguir.

O gráfico ilustra um sinal de tensão v(t) periódico, cujo período é T = 12.

O valor eficaz desse sinal de tensão é:

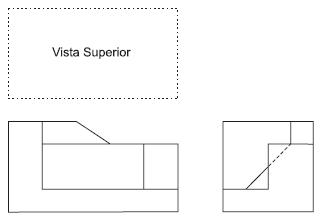

Observe a figura abaixo.

A opção que corresponde à vista ortográfica superior (vista de topo) do objeto, cujas vistas ortográficas frontal e lateral estão indicadas na figura, é:
