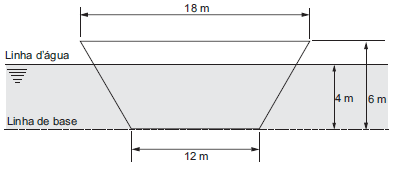

Uma barcaça possui seção transversal constante ao longo de seu comprimento L = 50 m. A geometria dessa seção transversal é o trapézio isósceles mostrado na figura abaixo.

A barcaça tem boca B = 18 m, pontal moldado D = 6 m e flutua num calado uniforme T = 4 m. Sabendo que a posição vertical do centro de gravidade (KG) da barcaça é igual a 4,2 m, o valor da altura metacêntrica transversal (GM_T), tomando como referência a linha de base, é igual, em metros, a

Considere as afirmativas a seguir, em relação aos sistemas de proteção catódica aplicados nas embarcações construídas de aço.

I - Para a proteção interna de tanques de lastro, utilizamse, normalmente, os sistemas de proteção catódica galvânica.

II - Para a proteção externa do casco de embarcações de pequeno porte são utilizados em grande escala os sistemas de proteção por corrente impressa.

III - Constitui uma vantagem do sistema de proteção por corrente impressa o fato de a fonte geradora poder ter a potência e a tensão de saída de que se necessite, em função da resistividade elétrica do eletrólito.

IV - No sistema de proteção catódica galvânica, o fluxo de corrente elétrica origina-se da diferença de potencial existente entre o casco e catodos posicionados estrategicamente ao longo desse casco.

Estão corretas, APENAS, as afirmativas

A associação de duas bombas A e B em paralelo é empregada quando se deseja uma

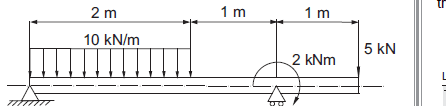

A figura abaixo mostra uma viga bi-apoiada que sofre a ação de uma carga uniformemente distribuída, um momento e uma carga concentrada iguais, respectivamente, a 10 kN/m, 2 kNm e 5 kN.

O módulo de resistência da viga, em cm³, para que ela suporte o carregamento com uma tensão normal máxima de 140 MPa NÃO deve ser inferior a

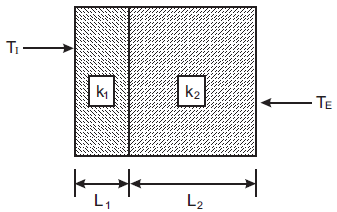

Considere uma parede plana, com 1m² de área transversal, composta por duas placas de condutividades térmicas médias k₁ e k₂, respectivamente, iguais, em W/m°C, a 2 e a 0,5. As temperaturas interna (T_I) e externa (T_E) da parede valem, respectivamente, 100ºC e 50°C. As espessuras das placas são, respectivamente, L₁ = 10 mm e L₂ = 60 mm, conforme mostrado na figura abaixo.

Supondo a transferência de calor unidimensional e em regime permanente, o calor transferido através da parede composta é, em W, igual a

Dentre os processos de soldagem a arco elétrico, aquele que se caracteriza pela utilização de eletrodo não consumível é o

Considere as afirmativas a seguir, em relação aos tratamentos térmicos aplicados aos aços.

I - A nitretação é um tratamento de endurecimento superficial que consiste em aumentar a porcentagem de carbono numa fina camada externa da peça de aço.

II - Um efeito indesejável da têmpera é o aumento da fragilidade das peças de aço, a qual é reduzida pela aplicação de outro tratamento térmico denominado revenido.

III - O recozimento é um tratamento no qual a peça de aço é exposta a uma temperatura elevada durante um período de tempo prolongado e, a seguir, é resfriada lentamente.

Está(ão) correta(s), APENAS, a(s) afirmativa(s)

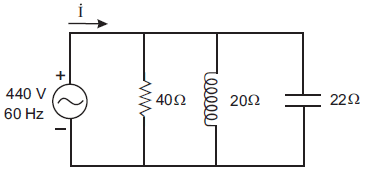

Considere o circuito RLC composto por um resistor de 40 , uma reatância indutiva de 20 e uma reatância capacitiva de 22 , ligados em paralelo a um gerador CA de 440V e 60Hz, conforme a figura abaixo.

Para este circuito, o módulo do fasor corrente (I) do gerador, em amperes, é igual a

Um motor térmico recebe uma taxa de transferência de calor de 1000 kW a uma temperatura de 527°C e rejeita energia para o ambiente a 27°C. Sabendo que o rendimento deste motor é igual a 70% do rendimento do Ciclo de Carnot, a potência que está sendo rejeitada para o ambiente, em kW, é

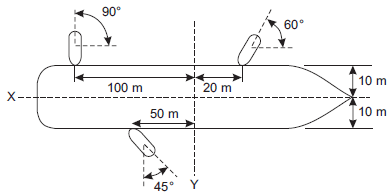

Três rebocadores são utilizados na atracação de um navio. Cada rebocador exerce uma força de intensidade igual a 20 kN nas direções e sentidos indicados na figura abaixo.

O valor de x, correspondente ao par ordenado (x,10), ao longo do casco, onde um só rebocador mais poderoso deverá empurrar a fim de produzir o mesmo efeito que os três rebocadores originais é, em metros, aproximadamente, igual a
