Três máquinas de corte, X, Y e Z, produzem, respectivamente, 50%, 40% e 10% do total de peças de uma oficina de estruturas de um estaleiro. As porcentagens de peças defeituosas, nas respectivas máquinas, são 3%, 2% e 2%. Uma peça é sorteada ao acaso e verifica-se que é defeituosa. A probabilidade, em porcentagem, de que a peça tenha vindo da máquina Y é

Assinale a opção que apresenta corretamente a comparação entre os ensaios de partículas magnéticas e líquidos penetrantes.

Roberto necessita selecionar um aço de alta resistência para a fabricação de um componente estrutural para sua empresa e o responsável pelo estoque informou que no pátio existem chapas de aço SAE 1010 e de API 5L X80, porém as etiquetas foram perdidas. Conseqüentemente, estes materiais precisam ser identificados. Sendo assim, assinale a opção que contém, pelo menos, uma técnica INADEQUADA para ser utilizada na sua identificação.

Observe o gráfico abaixo.

Na seleção de materiais para as mais diversas aplicações estruturais, algumas das propriedades que devem ser observadas são: limite de escoamento; tensão de resistência; módulo de elasticidade e ductibilidade. Assim, com base no gráfico, os materiais que possuem o maior limite de escoamento, a maior tensão de resistência, o maior módulo de elasticidade e a melhor ductibilidade, respectivamente, são:

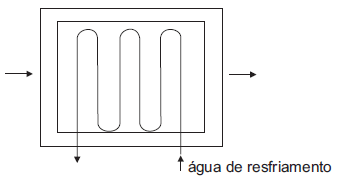

O condensador não misturado (trocador de calor) ilustrado na figura acima é alimentado com 2 kg/s de água a 300°C e 10 kPa e descarrega líquido saturado a 10 kPa. Como fluido de resfriamento, utiliza-se, também, água, que é obtida num lago a 20°C, retornando ao mesmo a 30°C. Admitindo-se que a superfície externa do condensador é isolada, qual a vazão da água de resfriamento, em kg/s?

(Considere os seguintes valores aproximados de entalpia para a água de resfriamento: h_20°C = 85 kJ/kg e h_30°C = 125 kJ/kg e para a outra corrente de água: h_300°C,_10kPa = 3070 kJ/kg e h_{líq-sat,10kPa} = 190 kJ/kg.)

Que característica pertence às caldeiras aquatubulares?

Um forno industrial é feito de tijolos refratários de 0,25 m de espessura e 1 W/m.°C de condutividade térmica, e sua superfície externa está isolada com um material de 0,05 Wm.°C de condutividade térmica. A fim de limitar a 1000 W/m² a perda de calor pela parede do forno quando a superfície interna da parede estiver a 1050°C e a superfície externa, a 50°C, qual deve ser a espessura da camada de isolante, em cm?

Uma turbina é alimentada com 2 kg/s de vapor a 1 MPa e 350°C. O vapor é descarregado da turbina como vapor saturado a 100 kPa. Considerando que os valores para a entalpia específica na entrada e na saída da turbina são 3160 kJ/kg e 2675 kJ/kg, respectivamente, que a velocidade na seção de alimentação da turbina é igual a 10 m/s, e que a velocidade na seção de descarga é pequena, qual a potência gerada pela turbina, em kW?

Uma central de potência a vapor opera num Ciclo Rankine e a potência gerada na turbina é igual a 7,5 MW. Considere os seguintes valores para a entalpia específica: saída da caldeira: 4040 kJ/kg; e entrada do condensador: 2480 kJ/kg. Assim, a vazão mássica de água no ciclo, em kg/s, é igual a

A co-geração consiste na produção de energia elétrica e de energia térmica, a partir de um combustível convencional ou de algum tipo de resíduo industrial. Nos processos convencionais de transformação da energia fóssil em energia elétrica (centrais termoelétricas), por mais eficiente que seja o processo, a maior parte da energia contida no combustível usado no acionamento das turbinas é transformada em calor perdido para o meio ambiente. Através da co-geração é possível aproveitar esse calor perdido e utilizá-lo no processo produtivo. Apesar das muitas vantagens deste método, empregado para melhorar a utilização dos recursos energéticos, pode-se citar como uma desvantagem significativa
