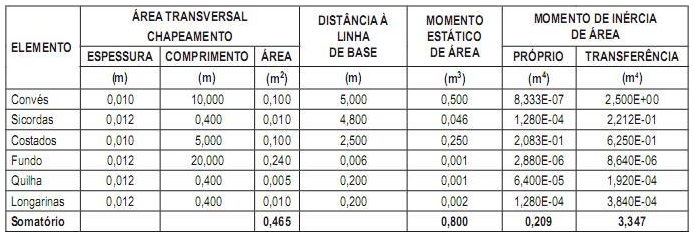

Sabendo-se que os valores foram calculados tomando-se como referência a linha de base da embarcação, qual a altura, aproximada, da linha neutra (Y_LN) em metros?

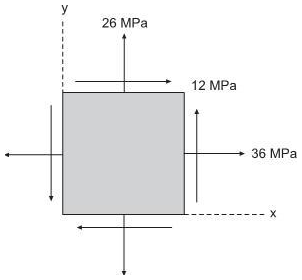

Na figura a seguir, são apresentadas as tensões normais e de cisalhamento nos planos horizontal e vertical que passam por um ponto de um elemento estrutural sujeito ao estado plano de tensões.



Para essa situação, os valores das tensões principais (σ_P1 e σ_P2) e da tensão de cisalhamento máxima (τ_MAX), no ponto, em MPa, são, respectivamente,

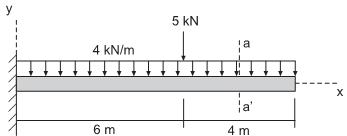

A viga em balanço, apresentada na figura a seguir, é sub- metida às cargas concentrada e uniformemente distribuí- da, respectivamente, iguais a 5 kN e 4 kN/m.



Para essa situação, os módulos das componentes do sistema de forças internas (força vertical e momento) transmitidos pela seção a-a' da viga localizada a 8 metros da origem dos eixos xy são, em kN e kN.m, respectivamente, iguais a

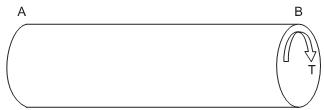

Considere o eixo circular maciço de aço engastado em sua extremidade A, conforme a figura a seguir.


O valor do raio do eixo é 200 milímetros. Aplica-se um torque (T) de 500 kN.m na extremidade B, como mostrado na figura. O módulo de elasticidade transversal do aço é 100 GPa.
Qual o módulo do ângulo de torção, em radianos, num comprimento de 2 metros do eixo?

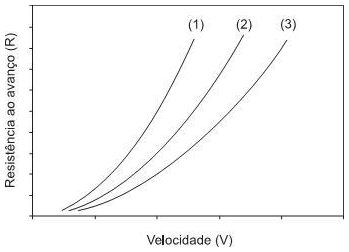

A figura a seguir apresenta três curvas de resistência ao avanço (R) para o casco de um navio em função de suas velocidades (V).



Os valores de resistência ao avanço para a condição de prova de mar com deslocamento de projeto, para as condições médias de casco e mar com deslocamento de projeto e para a condição de prova de mar com deslocamento parcial são, respectivamente, indicados pelas curvas

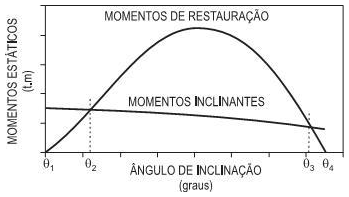

Na figura abaixo, estão representadas as curvas de momentos de restauração e de momentos inclinantes atuantes num navio.



Representam o equilíbrio instável e o limite de estabilidade, respectivamente, os ângulos

Um navio com 20.000 toneladas de deslocamento tem posição vertical do centro de gravidade (KG) e altura metacêntrica transversal (KM), respectivamente, iguais a 7 e 9 metros. O momento de estabilidade estática, em , para um ângulo de inclinação transversal de 3 graus vale


Dados: sen 3º = 0,0523
cos 3º = 0,9986

O compartimento a bordo que, do ponto de vista do sistema de segurança e salvatagem, NÃO pode ser classificado como Estação de Controle é a(o)

Em relação aos equipamentos de amarração e fundeio, analise as afirmativas a seguir.
I - Por efeito de seu peso e desenho, a âncora possui a qualidade de, se largada em determinado fundo do mar, fazer presa nele e, se içada pela amarra, soltar -se com facilidade.
II - Nos fundos que não sejam de boa tença, a desvantagem da âncora com menor poder de unhar é compensada retirando-se filame (comprimento da amarra fora do escovém) da amarra.
III - Com o navio fundeado, a amarra toma a forma de uma catenária que dá à amarração elasticidade, amortecendo qualquer choque brusco sobre a amarra e a âncora, o que é importante nos casos de mau tempo.

É correto o que se afirma em

Uma barcaça com a geometria de um paralelepípedo retangular tem 100 metros de comprimento, 30 metros de boca e flutua, sem banda e sem trim, num calado de 4 metros. O raio metacêntrico transversal (BM) dessa barcaça é, em metros, igual a
