Uma mistura formada pelos componentes A e B se encontra à pressão de 120 kPa. No aquecimento dessa mistura, na pressão especificada, é formada a primeira bolha na temperatura de 100 °C. Dadas as respectivas curvas da pressão de vapor dos componentes A e B, presentes na figura acima, a composição aproximada da fase líquida e a da fase vapor em relação ao componente A, na temperatura de 100 °C, são, respectivamente,

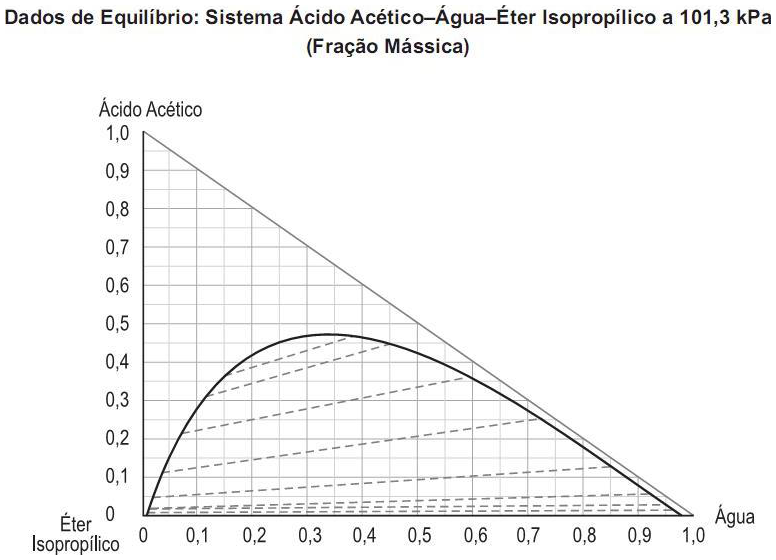

Considere que 1.000 kg/h de uma solução com 35% (massa) de ácido acético e 65% (massa) de água é alimentada a uma coluna de extração que opera em contracorrente. Para extrair o ácido acético, são usados 1.335 kg/h de éter isopropílico. É necessário que o produto rafinado contenha apenas 10% (massa) de ácido acético.

Utilizando o gráfico da figura acima, conclui-se que a composição mássica de éter isopropílico da corrente extrato é, aproximadamente,

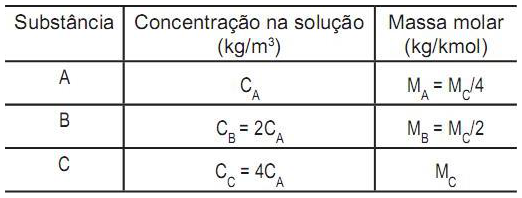

Uma solução é constituída por três substâncias, A, B e C. A tabela abaixo mostra as concentrações de A, B e C na solução, bem como suas respectivas massas molares.



A fração molar do componente A na mistura é, aproximadamente,

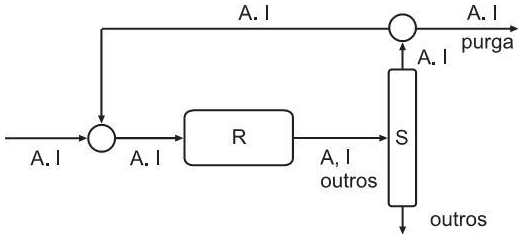

O processo químico apresentado recebe uma alimentação constituída de 100 kmol/h de um reagente A e uma certa quantidade de substância inerte I. Da corrente com todo o A e todo o I que sai de S, 50% são reciclados para a entrada do reator. Os outros 50% são purgados para evitar o acúmulo do inerte I no processo. A conversão por passe é 60%.

Dessas informações, depreende-se que a conversão global de A seja

A energia sob a forma de calor pode ser transferida pelos mecanismos de condução, de convecção e de radiação.

Sobre essas formas de transferência de energia, analise as afirmativas a seguir.

I - A condução é um mecanismo de transferência de calor que ocorre em escala macroscópica, devido ao movimento global de um fluido.

II - A convecção é o mecanismo de transferência de calor existente entre uma superfície sólida e um fluido que precisa estar em movimento.

III - A radiação térmica é o mecanismo de transferência de calor que está relacionado à radiação eletromagnética e que é propagada como resultado de uma diferença de temperatura.

IV - A troca de calor radiante entre duas superfícies é proporcional à diferença de temperatura elevada à quarta potência, ou seja, calor_1-2 ~ (T₁ - T₂)⁴.

V - Chamando de T a taxa de transferência de calor por convecção, de A a área de troca térmica e de D o módulo da diferença de temperatura entre uma superfície sólida e um fluido, o coeficiente de transferência de calor fica definido como a razão .

Está correto APENAS o que se afirma em

Sendo G_c a função de transferência do controlador, G_f, da válvula, G_p, do processo, e G_m, do elemento de medida, considere que um dado sistema apresenta função de transferência em malha aberta . Admita que KcK > 0 e den(s) é um polinômio em s de grau 3, com três raízes reais, distintas e negativas. Para esse sistema em malha aberta, há um único valor de frequência crítica ω_c (para a qual o ângulo de fase vale -π rad). Sabe-se também que a razão de amplitudes de G_MA na frequência ω_c vale 0,5.

Em consequência, em malha fechada, o sistema será

É conhecida a seguinte função de transferência em malha aberta (MA): , tal que G_c denota a função de transferência do controlador, G_f, da válvula, G_p, do processo e G_m, do elemento de medida. O maior valor de ganho do controlador (Kc) para o qual o sistema não oscila em malha fechada, quando perturbado por degrau no set point, é

Dois sistemas apresentam as seguintes funções de transferência , com constantes de tempo e tempo morto em segundos. Comparando, na frequência ? = 0,1 rad/s, os valores de razão de amplitudes (RA₁ e RA2_, , para os sistemas 1 e 2, respectivamente) e os valores absolutos dos ângulos de fase (|Φ₁| e |Φ₂|, para os sistemas 1 e 2, respectivamente) dos respectivos Diagramas de Bode, resulta:

Água está sendo bombeada através de uma tubulação.
A curva característica da bomba e a curva do sistema são representadas pelas equações H = - Q² + 2Q + 8 e W_B = Q² + 2Q, respectivamente, onde H é a carga, em metros, fornecida ao líquido pela bomba, W_B é a carga, em metros, requerida pelo sistema, e Q é a vazão de operação, em m³ /s.

A vazão de operação, em m³ /s, é
