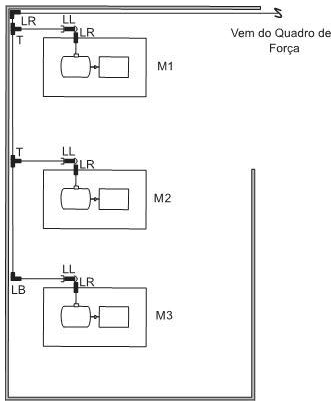

Na instalação mostrada na figura acima, o trecho linear de eletroduto aparente entre o quadro de força e a caixa de passagem LR, de acordo com a NBR 5410 ABNT-2004, tem comprimento máximo, em metros, de

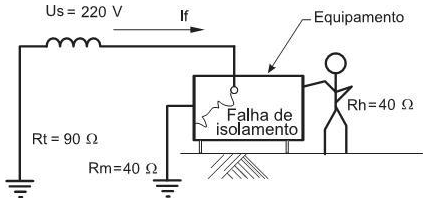

Na figura acima, Rt é a resistência de aterramento do transformador, Rm é a resistência de aterramento da massa e Rh é a resistência do corpo da pessoa. Se ocorrer uma falha de isolamento no equipamento que está sendo alimentado pelo transformador de tensão Us, tensão fase-neutro, a corrente If que irá percorrer a massa do equipamento será, em ampère, igual a

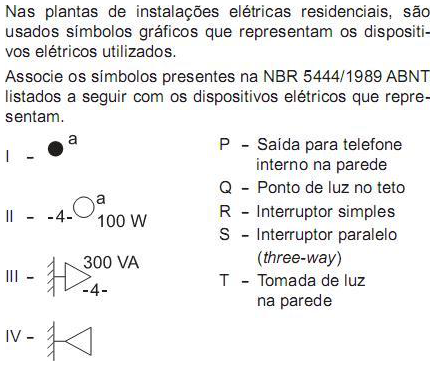

As associações corretas são:

A figura acima representa um eletroduto contendo em seu interior dois circuitos trifásicos, cada um com seu condutor de proteção correspondente. Dentre os valores abaixo relacionados, aquele que corresponde à área útil do eletroduto, em mm² , para atender à taxa máxima de ocupação, de acordo com a NBR 5410 ABNT, é
Dado: p = 3

Todos os elementos do circuito mostrado acima são ideais, e o voltímetro, também ideal, registra o valor médio da tensão entre os pontos a e b. Qual deve ser o valor da resistência Rx, em ohm, para que a leitura do voltímetro seja de zero volt?

O transformador monofásico representado na figura acima é alimentado com tensão primária senoidal de valor eficaz Vp = 220 V e possui dois enrolamentos secundários independentes (1 e 2). O enrolamento 1, com Ns₁ espiras, apresenta tensão senoidal de valor eficaz Vs₁ = 440 V. O enrolamento 2, com Ns₂ espiras, apresenta tensão senoidal de valor eficaz Vs₂ = 22 V. Se o número de espiras do enrolamento primário é Np = 100, os números Ns₁ e Ns₂ são, respectivamente,

Qual é o valor da resistência equivalente (R_eq ), em ohm, do circuito da figura acima, vista entre pontos a e b?

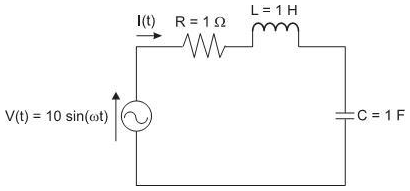

Sendo o circuito RLC, mostrado acima, alimentado por um gerador senoidal de tensão V(t), com 10 volts de pico e frequência variável, qual deve ser o valor da frequência para que a corrente I(t) que circula no circuito seja máxima?

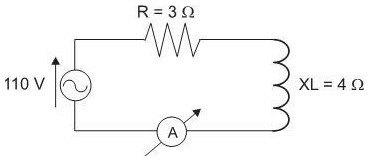

O circuito RL acima é formado de componentes ideais e está alimentado por uma rede monofásica de tensão com valor eficaz igual a 110 V. O valor da reatância indutiva XL é 4 O, e o resistor R é de 3 O. Sendo assim, qual a leitura do amperímetro, ideal, calibrado para medir valor eficaz de corrente senoidal?

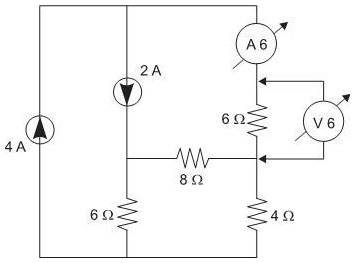

Na figura acima, está apresentado um circuito de corrente contínua, alimentado por duas fontes de corrente, conten- do 4 resistores e 2 instrumentos que medem o valor da tensão e da corrente em um dos resistores de 6 O. Se todos os componentes e instrumentos são ideais, quais os valores da corrente (A6) e da tensão (V6) indicados pelos instrumentos?
