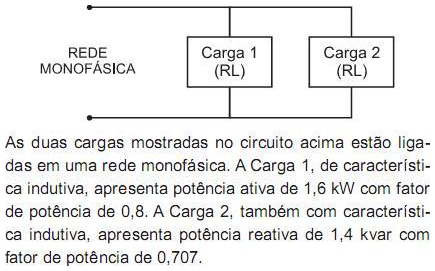

Considere senf1 = 0,6, cosf1 = 0,8, senf2 = 0,707 e cosf = 0,707. A potência ativa total, em kW, e a potência reativa total, em kvar, da associação das Cargas 1 e 2, e, portanto, vista pela rede monofásica, são, respectivamente,

Sendo e o número que expressa a F.E.M. de excitação, em volt, para essa operação, tem-se

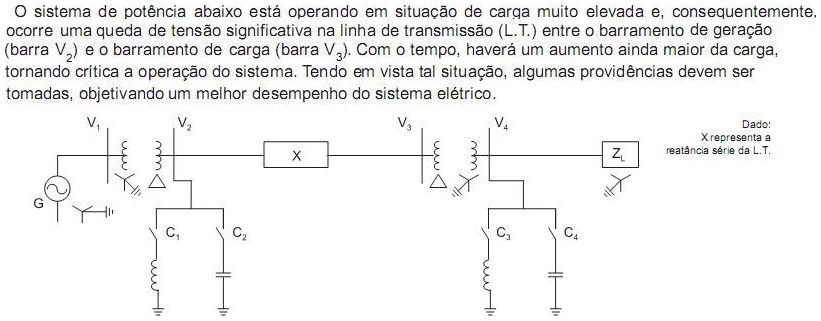

Para melhorar o desempenho do sistema, deve-se inserir um

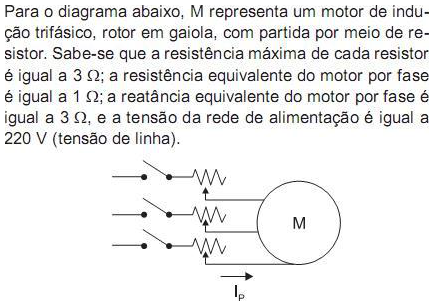

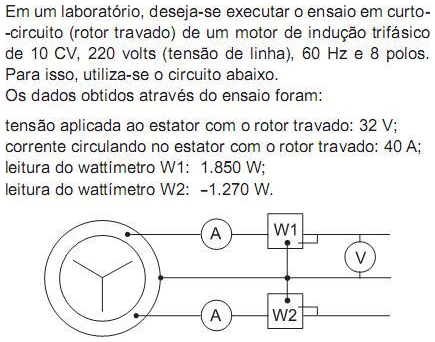

Se os números R_M e Z_M representam, respectivamente, o valor da resistência equivalente por fase e o valor da impedância equivalente total por fase do motor, expressas em ohms, então

Se I_P é o número que expressa o valor da corrente máxima, em ampère, por fase na partida, então

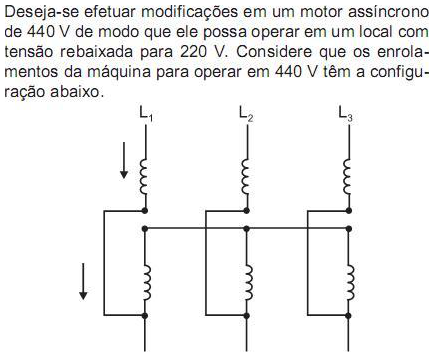

Para que se consiga o desejado, deve-se

Considerando-se as condições de corrente máxima e mínima, a eficiência é

De acordo com as curvas de desempenho mostradas acima, a potência máxima ocorre na condição de

A partir desses resultados, os valores das impedâncias Z₁ , Z₂ e Z₃ do circuito, em pu, equivalente desse banco de transformadores são, respectivamente,

Considere um motor trifásico de 10 HP (1 HP = 746 W), com rendimento de 80%, fator de potência de e alimentado por uma tensão de linha de 100 volts. A corrente elétrica a ser considerada no dimensionamento dos cabos elétricos utilizados em sua instalação, em ampères, é
