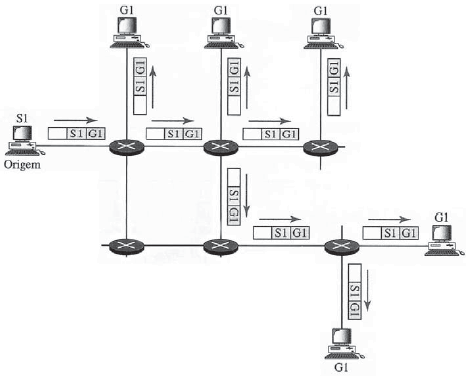

A figura abaixo ilustra um método de multicast, onde apenas o roteador de núcleo, que tem uma árvore de rota mais curta para cada grupo, é envolvido no processo de multicast.

FOROUZAN, B. A. Comunicação de Dados e Redes de Computadores. McGrawHill Interamericana, 2008, p. 684.

Esse método é denominado árvore

Simple Network Management Protocol (SNMP) é um framework para gerenciamento de rede em uma internet que utiliza a pilha de protocolos TCP/IP. Para realizar suas tarefas de gerenciamento, o SNMP usa dois outros protocolos, descritos a seguir.

• Define as regras de atribuição de nomes a objetos, estabelece tipos de objeto e mostra como codificar objetos e valores.
• Cria um conjunto de objetos com nomes, tipos e relações entre si para uma entidade a ser gerenciada.

Esses protocolos são conhecidos, respectivamente, pelas siglas

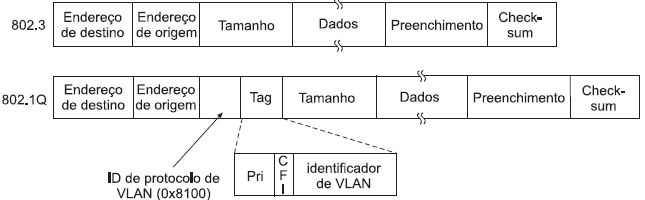

O padrão IEEE-802.1Q usa um mecanismo denominado tagging que insere um campo tag de 4 bytes no frame original, entre os campos endereço de origem e tamanho. Nesse contexto, a figura mostra os formatos de quadros Ethernet 802.3 e 802.1q. O campo Identificador de VLAN tem 12 bits e identifica, de forma única, a VLAN à qual o frame pertence. Ao campo Identificador de VLAN, deve ser atribuído, exclusivamente, qualquer valor na faixa 0 ≤ M ≤ K.

Então, K é igual a

O protocolo Rapid Spanning-Tree Protocol (RSTP), no padrão IEEE-802.1w, é usado para melhorar o tempo de convergência do Spanning-Tree Protocol (STP) - (IEEE-802.1d), definindo regras para que os links se alterem, rapidamente, ao estado de encaminhamento, gerando mensagens em vez de apenas retransmiti-las do Switch Root.

O RSTP elege o Switch Root da mesma maneira que o 802.1d, sendo o tempo de transição para o estado das portas reduzido para 3 operações básicas, que são:

Disponível em: <http://www.hardware.com.br/dicas/power-over-ethernet.html>. Adaptado.

A figura acima mostra um esquema associado à tecnologia conhecida como Power of Ethernet – IEEE-802.3af. Considere, nesse esquema, os dispositivos I, II, III e IV, cujas funções são:

Dispositivo I - conecta um microcomputador e um cabo de rede ao dispositivo II;

Dispositivo II - ligado na tomada, fornece energia pelo cabo de rede;

Dispositivo III - separa a corrente elétrica do sinal de dados da rede e fornece dois conectores: um de rede e outro de energia, que são ligados ao dispositivo IV;

Dispositivo IV - distribui sinais de radiofrequência para o ambiente da rede.

Os dispositivos identificados como I, II, III e IV são conhecidos, respectivamente, como:

O padrão IEEE-802.1d constitui um algoritmo associado ao protocolo Spanning Tree, que tem por objetivo

Quando se comparam switches de níveis 2 e 3, observa-se que, por suas funcionalidades, eles são referenciados em camadas diferentes do modelo OSI/ISO e encaminham frames ou pacotes utilizando tipos distintos de endereços. Nesse contexto, os switches de nível 2 atuam numa camada e utilizam endereços conhecidos, denominados, respectivamente,

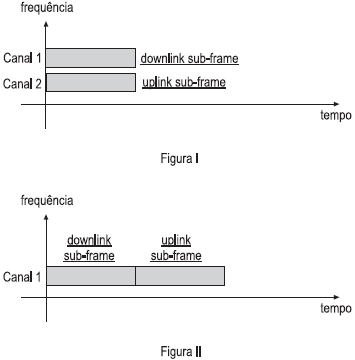

O padrão IEEE-802.16 possibilita o uso de dois métodos, ilustrados nas Figuras I e II.

Na Figura I, são utilizadas duas bandas separadas de frequência, permitindo ao terminal móvel transmitir em uma frequência e receber em outra. A frequência na qual a estação-base transmite é chamada de link direto (downlink), enquanto que a utilizada pelo terminal móvel é conhecida por link reverso (uplink). Os pares costumam ser iguais em tamanho, ou seja, normalmente, há simetria. Na Figura II, é utilizada a mesma faixa de frequência para transmissão e recepção, em tempos distintos. A grande vantagem desse padrão é a possibilidade de alocar dinamicamente largura de banda entre o link reverso e o link direto. Isso implica a possibilidade de links de dados assimétricos.

Os métodos das Figuras I e II são conhecidos, respectivamente, por

A figura a seguir mostra um quadro de solicitação de largura e banda no padrão IEEE-802.16.

O campo CRC do cabeçalho é um checksum relativo a esse cabeçalho, determinado por meio do emprego do seguinte polinômio:

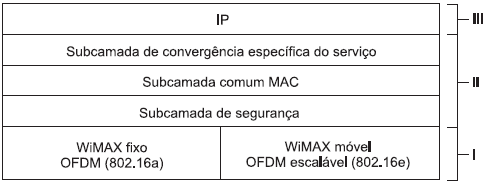

A figura a seguir ilustra a pilha de protocolos 802.16.

A camada identificada como I é denominada
