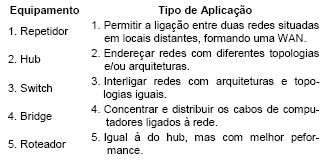

Sobre cabeamento e redes de computadores, associe as colunas abaixo.

Assinale a alternativa que associa corretamente as colunas relativas às grandezas eletromagnéticas.

Considere as proposições relativas ao MOSFET, cujos terminais são: G (gate), D (drain) e S (source).

I. A impedância de entrada é baixa.

II. Aceita tensão VGS positiva e negativa para controle da corrente ID apenas se for MOSFET de depleção.

III. É largamente empregado na fabricação de circuitos integrados por permitir a construção de circuitos mais complexos em áreas menores e por ter um baixo consumo de potência.

Está correto o que se afirma APENAS em

Considere as seguintes proposições referentes à norma regulamentadora NR-10.

I. A NR-10 prevê medidas de segurança na construção, montagem, operação e manutenção de instalações e equipamentos elétricos, mas não contempla o projeto elétrico, uma vez que existe a NBR 5410.

II. Uma instalação elétrica só será considerada desenergizada se, além de outras medidas, houver impedimento de reenergização e instalação de aterramento temporário com equipotencialização dos condutores dos circuitos.

III. Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas.

Está correto o que se afirma APENAS em

Dois relés eletromecânicos do tipo contator são utilizados para acionamento de um motor elétrico de indução trifásico com reversão que possui comando por meio de uma botoeira com botões de impulso. Então, o número total de contatos auxiliares NA e o número total de contatos auxiliares NF dos dois contatores, e o número de botões de impulso empregados no circuito de comando devem ser, no mínimo, respectivamente, de:

Considere as seguintes proposições referentes à proteção contra sobrecargas em instalações elétricas de baixa tensão.

I. Os dispositivos de proteção contra correntes de sobrecarga podem apresentar capacidade de interrupção inferior à corrente de curto-circuito presumida no ponto de instalação.

II. Admite-se omitir a proteção contra sobrecargas em linhas que possuam exclusivamente tomadas de corrente.

III. Os dispositivos de proteção contra correntes de sobrecarga possuem, geralmente, característica de atuação a tempo inverso.

Está correto o que se afirma em

Um circuito trifásico em 220 V que alimenta um motor de indução trifásico de 20 kW, com fator de potência 0,7 e rendimento de 80%, tem a corrente de projeto fixada pela corrente nominal do motor mais 25% desta mesma corrente. O valor da corrente de projeto, em A, aproximadamente, é

Considere as seguintes proposições referentes a subestações.

I. Quando se deseja passar um circuito aéreo de um cubículo metálico fechado para outro cubículo do mesmo material e características, são utilizadas buchas de passagem de uso interno-interno.

II. Nos relés primários de ação direta o acionamento do disjuntor se dá via bobina de abertura, alimentada em corrente alternada, dispensando o emprego de banco de baterias.

III. As chaves seccionadoras devem ser operadas com o circuito a vazio, a não ser que sejam do tipo interruptoras que podem operar sob carga.

Está correto o que se afirma APENAS em
