Considere as seguintes proposições referentes a transformadores para instrumentos.

I. Transformadores de corrente para serviço de medição possuem, normalmente, corrente secundária de 5 A.

II. Quando um TC é empregado para alimentar um aparelho de medida de energia é de extrema importância o conhecimento da polaridade do seu enrolamento.

III. Os transformadores de potencial são construídos normalmente para classes de exatidão de 1%, 5% e 10%.

Está correto o que se afirma APENAS em

Em um pára-raios de distribuição de resistor não linear, o resistor

Dois transformadores trifásicos de mesmas tensões nominais no primário e secundário, ambos com ligação no primário em triângulo e no secundário em estrela e com idêntico deslocamento angular no primário e secundário, um com potência nominal de 500 kVA e impedância de 5% e o outro com potência nominal de 750 kVA e impedância de 7,5%, são instalados ligados em paralelo. Quando a carga ligada ao secundário dos dois for 800 kVA, o transformador de 500 kVA transportará, aproximadamente, carga, em kVA, de

Um motor elétrico de indução trifásico possui corrente nominal de 50 A. Então, a ordem de grandeza das correntes de partida, com partida direta e por meio de uma chave de partida estrela-triângulo, são mais bem representadas por

Um transformador trifásico de 500 kVA, com tensões nominais 13200/ 380 V, possui o primário ligado em triângulo e o secundário ligado em estrela e alimenta uma carga equilibrada de 300 kW com fator de potência 0,8. A corrente de linha absorvida pelo enrolamento primário do transformador, em A, vale aproximadamente,

Em um motor CC com o enrolamento do campo independente, a reação do induzido, sem qualquer forma de compensação, tende a

Um gerador CC tem os enrolamentos de campo ligados em circuito independente do circuito da armadura e este último possui resistência de 1,0Ω. Em um ensaio em vazio, com o rotor girando a 1800 rpm, a força eletromotriz induzida medida é 240 V. Quando o rotor girar a 1200 rpm, alimentando carga de 4 A, desprezando os efeitos da reação do induzido, a tensão nos terminais da armadura é, em V, aproximadamente,

Um circuito monofásico alimenta uma máquina de solda por meio de dois condutores retilíneos longos com os centros distantes de 4 cm. A permeabilidade do ar é aproximadamente μ = 4π x 10^–7 Tm/A. Quando a corrente absorvida pela máquina for 200 A, a força de interação entre os condutores, por metro, será de aproximadamente

Um sistema trifásico balanceado e sem neutro que opera com freqüência de 33 Hz, possui tensões simétricas e alimenta uma carga equilibrada. Os condutores das fases A, B e C estão instalados em linhas retas paralelas. Então, a cada ciclo, a corrente no condutor da fase A está em sentido oposto simultaneamente às correntes das fases B e C por

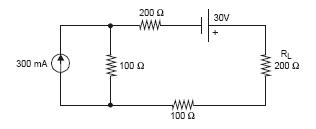

Determine a potência na carga R_L.
