A respeito de um condutor elétrico isolado utilizado em instalações elétricas de acordo com a NBR5410, considere as afirmativas a seguir:

I. Quando submetido a uma temperatura acima de 30ºC a sua capacidade de condução elétrica aumenta.

II. O tipo de Linha Elétrica afeta a sua capacidade de condução.

III. Quando compartilha o mesmo eletroduto com outros condutores de outros circuitos, a sua capacidade de condução aumenta.

Está correto o que se afirma em

Um circuito monofásico composto de fase, neutro e terra alimenta um equipamento de 12 kVA com tensão de 400 V. A queda de tensão unitária deste circuito é de (10/3) V/(A.km). Para que a queda de tensão efetiva seja de no máximo 2 %, o seu máximo comprimento deve ser igual a

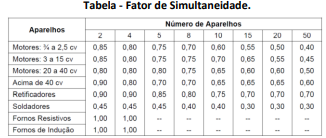

Considere uma subestação hipotética que alimentará 13 motores de 10 CV, 220 V, todos com fator de potência 0,80.

Dados:

• 1 CV ≈ 0,7.

• √3 ≈ 1,7.

• Valores comerciais da chave seccionadora, em A: 100, 160, 250, 400 e 630.

Diante do exposto, a corrente nominal mínima da chave seccionadora instalada no lado de baixa tensão dessa subestação, em A, é

O esquema de aterramento TN é caracterizado por ter

Um motor de indução de 8 polos, 60 Hz, consome 90 kW. Sabendo-se que seu escorregamento é de 10% e que suas perdas são de 9 kW, o torque do motor, em N.m, é de

Um transformador monofásico 625 V/125 V foi submetido ao ensaio em vazio e os dados desse ensaio estão listados a seguir:

• tensão: 125 V.

• corrente: 5 A.

• potência: 250 W.

Diante do exposto, a resistência que representa as perdas do circuito magnético referida ao lado de alta tensão é

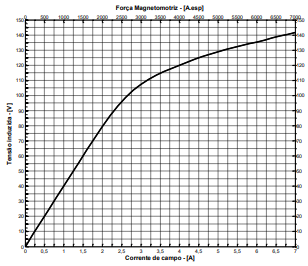

O gráfico a seguir mostra a curva de magnetização de um gerador de corrente contínua com excitação independente, levantada a 1800 rpm.

Dados:

• tensão de campo: 200 V.

• resistência total do circuito de campo: 40 Ω.

• resistência total da armadura: 0,1 Ω.

Sabendo que o gerador alimenta uma carga de 50 A e é acionado a 1600, sua tensão terminal, em V, é, aproximadamente,

O efeito da reação de armadura em um motor de corrente contínua shunt provoca

Um eletricista deseja medir a potência em motor elétrico monofásico. Para isso, ele realizou a medida da tensão nos terminais do motor e a corrente elétrica que flui por ele, utilizando um voltímetro e um amperímetro respectivamente.

Ao multiplicar os valores medidos, a potência encontrada é

Uma carga elétrica em delta equilibrada representada em um esquema trifilar apresenta as seguintes grandezas elétricas:

Tensão de linha: E

Impedância Z

Corrente de linha: I.

Ao representar este mesmo esquema em um diagrama unifilar, estas grandezas assumem os seguintes valores:
