Foram encontradas 1.030 questões.
!$ \alpha !$ e o transistor possui β = 200, julgue o próximo item.
Para que o transistor sature com corrente de coletor igual a 40 mA, o valor da resistência RC deve ser igual a 250 Ω.Provas
Questão presente nas seguintes provas
!$ \alpha !$ e o transistor possui β = 200, julgue o próximo item.
A corrente na base é 100 vezes menor que a corrente no coletor.
Provas
Questão presente nas seguintes provas
Um condutor reto de comprimento L, imerso no vácuo, é percorrido por uma corrente constante de valor I. Considere que um plano perpendicular ao condutor passe por seu ponto médio, sendo r a distância do ponto p, sobre esse plano, ao condutor. Considere, ainda, que o módulo do vetor densidade de fluxo magnético no ponto p seja dado por !$ B= \dfrac { \mu_0 I} {2 \pi r} !$ !$ \dfrac {L/2} { \sqrt {r^2+L^2/_4}} !$ , em que μ0 é a permeabilidade magnética do vácuo.
A respeito da situação descrita, julgue o item subsequente.
Se a distância do ponto p ao condutor for bem menor que o comprimento L, então o módulo da densidade de fluxo magnético será pouco sensível a L.
Provas
Questão presente nas seguintes provas
Um condutor reto de comprimento L, imerso no vácuo, é percorrido por uma corrente constante de valor I. Considere que um plano perpendicular ao condutor passe por seu ponto médio, sendo r a distância do ponto p, sobre esse plano, ao condutor. Considere, ainda, que o módulo do vetor densidade de fluxo magnético no ponto p seja dado por !$ B= \dfrac { \mu_0 I} {2 \pi r} !$ !$ \dfrac {L/2} { \sqrt {r^2+L^2/_4}} !$ , em que μ0 é a permeabilidade magnética do vácuo.
A respeito da situação descrita, julgue o item subsequente.
Nessa situação, o campo magnético que envolve o condutor é radial, com o vetor densidade de fluxo magnético emanando a partir do condutor.
Provas
Questão presente nas seguintes provas
Um condutor reto de comprimento L, imerso no vácuo, é percorrido por uma corrente constante de valor I. Considere que um plano perpendicular ao condutor passe por seu ponto médio, sendo r a distância do ponto p, sobre esse plano, ao condutor. Considere, ainda, que o módulo do vetor densidade de fluxo magnético no ponto p seja dado por !$ B= \dfrac { \mu_0 I} {2 \pi r} !$ !$ \dfrac {L/2} { \sqrt {r^2+L^2/_4}} !$ , em que μ0 é a permeabilidade magnética do vácuo.
A respeito da situação descrita, julgue o item subsequente.
Provas
Questão presente nas seguintes provas
Um condutor reto de comprimento L, imerso no vácuo, é percorrido por uma corrente constante de valor I. Considere que um plano perpendicular ao condutor passe por seu ponto médio, sendo r a distância do ponto p, sobre esse plano, ao condutor. Considere, ainda, que o módulo do vetor densidade de fluxo magnético no ponto p seja dado por !$ B= \dfrac { \mu_0 I} {2 \pi r} !$ !$ \dfrac {L/2} { \sqrt {r^2+L^2/_4}} !$ , em que μ0 é a permeabilidade magnética do vácuo.
A respeito da situação descrita, julgue o item subsequente.
Se o meio que envolve o condutor for substituído por um material com grande número de dipolos magnéticos microscópicos — de modo que haja alinhamento entre os momentos de dipolo magnético e o vetor densidade de fluxo magnético gerado pela corrente —, então a densidade de fluxo magnético no novo meio aumentará.
Provas
Questão presente nas seguintes provas
Um condutor reto de comprimento L, imerso no vácuo, é percorrido por uma corrente constante de valor I. Considere que um plano perpendicular ao condutor passe por seu ponto médio, sendo r a distância do ponto p, sobre esse plano, ao condutor. Considere, ainda, que o módulo do vetor densidade de fluxo magnético no ponto p seja dado por !$ B= \dfrac { \mu_0 I} {2 \pi r} !$ !$ \dfrac {L/2} { \sqrt {r^2+L^2/_4}} !$ , em que μ0 é a permeabilidade magnética do vácuo.
A respeito da situação descrita, julgue o item subsequente.
Se o material que envolve o condutor for substituído por um material isotrópico, então necessariamente, a permeabilidade relativa do meio não dependerá da intensidade do campo magnético.
Provas
Questão presente nas seguintes provas
!$ \dfrac {V_A (t) R_2} {R_1 + R_2}. !$
Provas
Questão presente nas seguintes provas
!$ \dfrac {V_A (t)} {R_1 + R_2}. !$
Provas
Questão presente nas seguintes provas

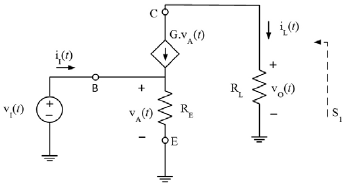

A figura acima ilustra, entre os nós B, C e E, um possível modelo de circuito para pequenos sinais de um transistor bipolar de junção. Os parâmetros G e RE são característicos do modelo, que é aterrado no nó E e conectado à fonte de tensão de entrada vI(t) e à carga RL nos nós B e C, respectivamente. Com base nessas informações, julgue o seguinte item.
O ganho de tensão que relaciona as tensões de saída vO(t) e entrada vI(t) é dado por !RLG.
Provas
Questão presente nas seguintes provas
