A respeito de princípios fundamentais de conversão eletromecânica de energia, julgue o item seguinte.

Suponha que um circuito magnético contenha um entreferro limitado a um volume cuja seção reta tem área de 1 cm², que é atravessada por um fluxo magnético igual a 1,0 × 10^-4 Wb.

Considerando que a permeabilidade magnética do ar é μ₀=4!$ \pi !$ × 10^-7 Wb (A m)^-1 e desprezando-se o efeito de espraiamento do fluxo pela borda do entreferro, é correto afirmar que a intensidade do campo magnético no entreferro é inferior a 10⁷ A/m.

G. Kindermann. Proteção de sistemas elétricos de potência.

Florianópolis: UFSC-Labplan-EEL, 2008, vol. 3, p. 165 (com adaptações).

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência.

A partir das informações contidas nesse esquema, julgue o item que se segue.

No arranjo mostrado na figura, para que a barra de transferência fique energizada, é necessário fechar os disjuntores 3 e 4 e suas respectivas chaves seccionadoras.

G. Kindermann. Proteção de sistemas elétricos de potência.

Florianópolis: UFSC-Labplan-EEL, 2008, vol. 3, p. 165 (com adaptações).

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência.

A partir das informações contidas nesse esquema, julgue o item que se segue.

Quando a subestação em tela estiver em operação normal, somente a barra principal deverá ser utilizada.

G. Kindermann. Proteção de sistemas elétricos de potência.

Florianópolis: UFSC-Labplan-EEL, 2008, vol. 3, p. 165 (com adaptações).

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência.

A partir das informações contidas nesse esquema, julgue o item que se segue.

No arranjo mostrado na figura, a barra I é a barra de transferência e a barra II é a principal.

G. Kindermann. Proteção de sistemas elétricos de potência.

Florianópolis: UFSC-Labplan-EEL, 2008, vol. 3, p. 165 (com adaptações).

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência.

A partir das informações contidas nesse esquema, julgue o item que se segue.

No arranjo mostrado na figura, o disjuntor identificado com o número 9 é denominado disjuntor de transferência.

G. Kindermann. Proteção de sistemas elétricos de potência.

Florianópolis: UFSC-Labplan-EEL, 2008, vol. 3, p. 165 (com adaptações).

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência.

A partir das informações contidas nesse esquema, julgue o item que se segue.

Quando a subestação em tela estiver em operação normal, a chave seccionadora f deverá estar aberta.

Julgue o próximo item, referente ao filtro digital definido pela relação

y(n) = y(n - 1) - y(n - 2) + x(n) - 3x(n - 1) + 2x (n - 2).

A função de transferência !$ H(z)=\large{Y(z)\over X(z)} !$, no domínio da transformada Z, é dada por !$ H(z)=\large{Y(z)\over X(z)}={1-3z^{-1}+2z^{-2}\over 1-z^{-1}} !$.

A tabela acima mostra a tabela verdade de um circuito combinacional com entradas A, B, C e D, e saída S.

Com relação a esse circuito, julgue o item subsequente.

A expressão mínima, na forma soma de produtos, para esse circuito é dada por !$ S=B\cdot D+A\cdot\overline{B}\cdot\overline{D} !$.

A tabela acima mostra a tabela verdade de um circuito combinacional com entradas A, B, C e D, e saída S.

Com relação a esse circuito, julgue o item subsequente.

A expressão mínima, na forma produto de somas, para esse circuito é dada por !$ S=(A+D)\cdot(B+\overline{D})\cdot(\overline{B}+D) !$.

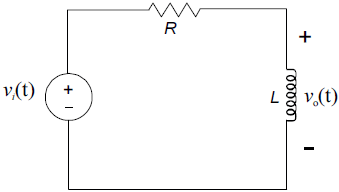

Considere que, no circuito elétrico acima, todos os componentes sejam ideais, que o circuito tenha uma tensão de entrada v_i(t) e que a saída seja dada pela queda de tensão no indutor, representada por v_o(t).

Julgue o próximo item, com relação a esse circuito, supondo condições iniciais nulas.

No domínio da frequência !$ \omega !$, a relação entre a tensão de saída, !$ V_o(j\omega) !$, e a de entrada, !$ V_i(j\omega) !$, é dada por !$ \large{{V_o(j\omega)\over V_i(j\omega)}={j\omega L\over R~+j\omega L}} !$.
