Na instalação de um sistema de aquecimento solar

A perspectiva isométrica abaixo foi gerada no software de AutoCad.



Para a representação do furo foram utilizados os comandos

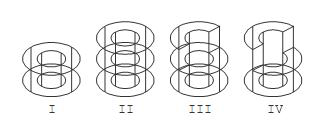

As figuras de I a IV representam as diferentes fases de criação do desenho em 3D modeling, visualizadas em 2D wireframe no software do AutoC AD.



A partir de dois cilindros concêntricos e de mesma altura, o comando correspondente à fase

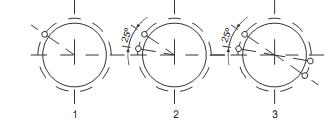

A ilustração abaixo indica as fases sequenciais utilizadas por um projetista, empregando o software AutoCAD.



Das fases 1 para 2 e 2 para 3, os comandos aplicados foram, respectivamente,

Considere os dados da tabela abaixo para a resolução da questão.



Na instalação de um sistema de aquecimento solar em uma casa ocupada por 06 moradores, serão utilizados coletores com produção mensal de energia de 106,8 kWh/mês. Sabendo-se que a demanda energética mensal para o aquecimento de 100 litros de água de 25° a 55° C por dia é de, aproximadamente, 100 kWh/mês, o número de coletores a ser previsto nessa instalação é

O ar ambiente de um recinto inicialmente na condição 1 se deslocou para a condição 2 conforme mostrado esquematicamente na carta psicométrica.



Esse deslocamento acarretou diminuição

A figura abaixo mostra as curvas características do ventilador e do sistema com registro totalmente aberto.



A operação no ponto

A vista em corte do cabo de aço polido, especial para elevadores, é representada abaixo.



Este cabo apresenta a disposição dos fios do tipo SEALE e alma de fibra. Sua correta especificação é dada por

Duas juntas de aço carbono apresentaram após a soldagem um perfil de cordão conforme o representado abaixo.



Admitindo a não interferência de outros parâmetros, pode-se concluir que nesse processo de soldagem MAG, o gás ou a mistura de proteção utilizada foi

A transmissão de calor por radiação entre duas placas planas paralelas e infinitas é representada abaixo por um circuito térmico análogo a um circuito elétrico.



Nessa transmissão,
