O diagrama abaixo mostra a variação de pressão e volume de um gás cuja massa permanece constante durante o processo.



Nesse processo, a área sob a curva representa

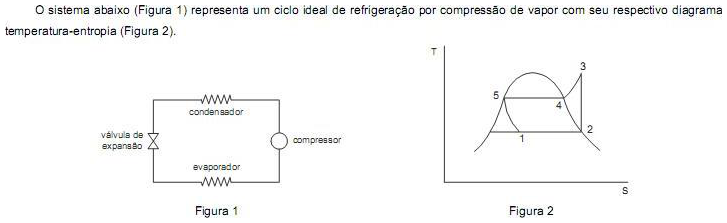

O trabalho do compressor é dado pela diferença entre as entalpias dos pontos

Tratando-se de um ciclo ideal, o trecho 5 - 1 é

O trecho do diagrama referente ao evaporador é o

O redutor representado abaixo deverá ser substituído por outro de coroa e rosca sem fim.



Na seleção do novo redutor, são necessários os parâmetros: rotação de entrada e redução requerida. Sabendo-se que a rotação de saída deverá ser de 59 rpm, os parâmetros a serem utilizados são:

Rolamentos de uma carreira de esferas de contato angular podem ser montados aos pares, conforme a figura abaixo,



A disposição em X, dessa montagem,

A figura abaixo mostra a seção transversal de uma barra.



O momento de inércia dessa figura em relação ao eixo x é dado por

Uma barra submetida a esforços externos apresentou o diagrama de momentos fletores mostrado abaixo



Um carregamento que possa ter originado esse diagrama é o mostrado pela figura

A figura abaixo se refere ao diagrama TTT (tempo, temperatura e transformação) para resfriamento de um determinado aço.



A linha de resfriamento tracejada, indicada no diagrama, visa a obtenção de uma estrutura constituída por

As figuras abaixo representam, esquematicamente, uma prensa mecânica e seu respectivo modelo físico para a análise dinâmica do sistema



Para completar o modelo físico, as linhas tracejadas deverão ser substituídas por
