Para uma bomba centrífuga funcionar adequadamente, há necessidade de se realizar uma operação denominada de escorva da bomba. Esta operação consiste em

Considere o trecho de um programa de microcontrolador apresentado abaixo.

MOV A,#3CH; carrega o registrador A com 3CH
MOV B,#4AH; carrega o registrador B com 4AH
ORL A,B; executa a operação A = A.OR.B
CPL ACC.0; complementa o bit 0 do registrador A
ANL A,#9DH; executa a operação A = A.AND.9DH

Após o processamento dessa rotina, o valor do registrador A é

Em um trecho de programa de certo microcontrolador aparece a instrução MOV A,B. Trata-se de uma instrução

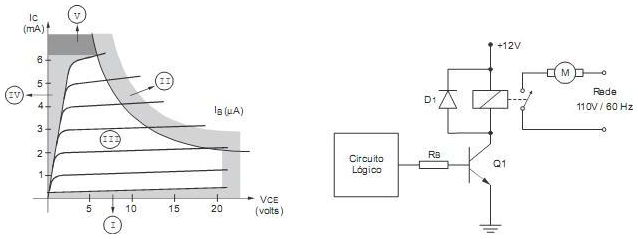

O gráfico abaixo mostra várias regiões de operação de um transistor NPN, numeradas de I a V, e o circuito ao lado do gráfico corresponde a uma interface de potência para acionamento de um motor CA:



O transistor Q1 do circuito opera APENAS nas regiões

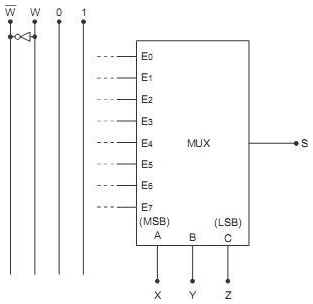

Deseja-se executar a expressão lógica utilizando-se um multiplexador e os recursos como os representados abaixo.



Concluídas as ligações entre as linhas e o multiplexador (MUX), as ligações que contemplam o propósito estão expressas em:

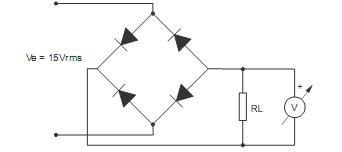

Considere a montagem abaixo, na qual os diodos são de silício.



Nas condições apresentadas, o voltímetro DC instalado na carga registra, em V, aproximadamente,

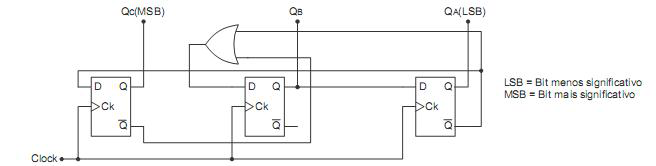

Para o contador em anel, representado abaixo, considere o estado inicial em zero.



Após seguidos pulsos de clock, pode-se verificar que o módulo principal de contagem, em decimal, é:

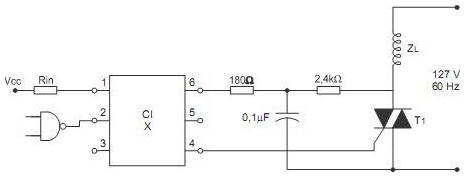

Considere o circuito abaixo.



Um circuito integrado comercial comumente utilizado na função do CI X é:

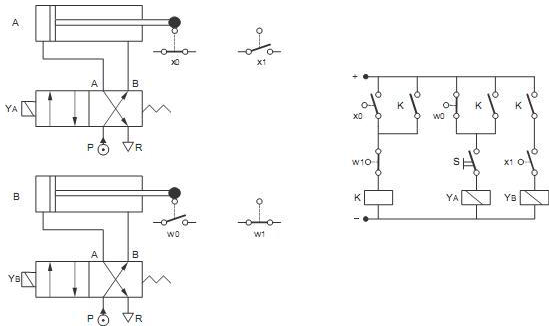

No circuito de controle, a função do dispositivo K é

Os dois dispositivos comandados por YA e YB são classificados como válvulas eletropneumáticas de
