Questões do Concurso TRT-8 - CESPE / CEBRASPE

679932 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Conversores Analógicos Digitais (AD) e Digitais Analógicos (DAC)
Eletrônica Digital na Engenharia Eletrônica

Assinale a opção correta a respeito dos conversores A/D e D/A e das tecnologias envolvidas.

A

Um conversor A/D de 8 bits utilizado para digitalizar uma escala de 0 a 15 V possui resolução de 0,0328 V.

B

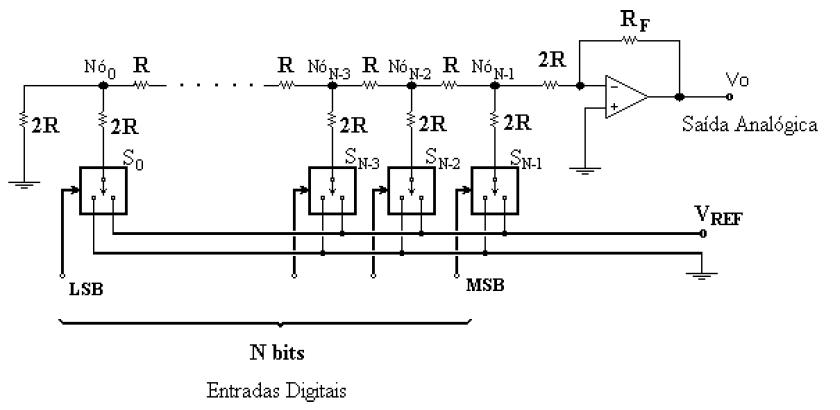

A tensão na saída de um conversor D/A em escada R/2R de 4 bits, cujo esquema geral para N bits é mostrado na figura abaixo, considerando-se todos os componentes ideais, R_F = 10R e V_REF = 5V, e uma entrada digital 1010, é de 7,214V. Alternativa 2-1

C

O conversor D/A com resistores de peso binário é utilizado para entradas com um grande número de bits dadas a sua velocidade e a facilidade de sua implementação com resistores comerciais.

D

Segundo o teorema de Nyquist, se a frequência de amostragem de um sinal a ser digitalizado for superior à metade da máxima frequência existente no sinal, não haverá perda de informação no processo de quantização do sinal analógico.

E

O uso das chaves de corrente é uma estratégia utilizada para a diminuição do tempo de estabilização após a comutação das chaves na entrada dos conversores D/A.

Provas

Questão presente nas seguintes provas

679931 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Álgebra Booleana e Circuitos Lógicos

Assinale a opção correta acerca das tecnologias envolvidas no processamento de dados e nos sistemas eletrônicos digitais.

A

A família TTL foi a primeira estratégia utilizada para a implementação de portas lógicas em sistemas eletrônicos digitais.

B

Um circuito lógico cuja saída é expressa por S = Alternativa 2-1

+ ABC +

pode ser simplificado para S=(A+B)C.

C

As portas lógicas podem apresentar diversas entradas e saídas.

D

A figura abaixo representa uma porta NOR CMOS.

Alternativa 4-1

E

A conversão de uma tabela-verdade em um circuito lógico correspondente é possível com a utilização da carta de Smith.

Provas

Questão presente nas seguintes provas

679930 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Diagrama de Blocos
Função de Transferência
Sistemas de Controle
Transformada de Laplace

A figura acima apresenta um diagrama de blocos que representa uma planta industrial. Nessa figura, U(s) corresponde à transformada de Laplace do sinal de entrada ut, e Y(s) corresponde à transformada de Laplace do sinal de saída y(t), em que t é o tempo em segundos.

Se x(t) for um estado do sistema, então sua representação na forma de variáveis de estado poderá ser descrita por

Provas

Questão presente nas seguintes provas

679929 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Diagrama de Blocos
Função de Transferência
Lugar das Raízes
Sistemas de Controle

A figura acima apresenta um diagrama de blocos que representa uma planta industrial. Nessa figura, U(s) corresponde à transformada de Laplace do sinal de entrada ut, e Y(s) corresponde à transformada de Laplace do sinal de saída y(t), em que t é o tempo em segundos.

Com relação a esse sistema de controle, assinale a opção correta.

Provas

Questão presente nas seguintes provas

679928 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Álgebra Booleana e Circuitos Lógicos
Eletrônica Digital na Engenharia Eletrônica

A figura acima ilustra um circuito que utiliza uma parte de um decodificador de 3 para 8, que é um circuito utilizado na implementação de microcomputadores, em associação com algumas portas lógicas adicionais. Se as entradas binárias forem C = 1, B = 0 e A = 1, então os valores digitais das saídas S₂, S₁ e S₀serão, respectivamente,

Provas

Questão presente nas seguintes provas

679927 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Diodo na Engenharia Eletrônica
Eletrônica Analógica na Engenharia Eletrônica

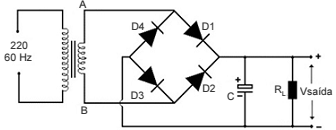

Considerando a figura acima, que representa um circuito retificador, assinale a opção correta.

A

O diodo é um dispositivo que conduz corrente elétrica somente em polarização direta, independentemente do nível de tensão aplicado.

B

Os dispositivos D1 e D2 conduzem corrente quando a tensão no terminal A é positiva em relação ao terminal B.

C

A utilização da ponte de diodos torna necessária a conexão do retificador a um transformador com derivação central para que o circuito seja conectado à rede elétrica.

D

O circuito é um retificador de meia onda, que opera no semiciclo positivo e negativo da senoide de entrada.

E

O capacitor é colocado em paralelo com a carga para que realize a função de filtro, de modo a atenuar as oscilações de tensão na saída do circuito.

Provas

Questão presente nas seguintes provas

679926 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Engenharia de Áudio e Telecomunicações

As comunicações ópticas e via satélite representaram uma revolução nos meios de telecomunicação modernos. A respeito dessas plataformas de comunicação, assinale a opção correta.

A

Um sinal transmitido, no vácuo, à velocidade da luz, a partir de uma antena transmissora terrestre para um satélite geoestacionário localizado a 36.000 km de altura da superfície da Terra e retransmitido para outra estação terrestre levará 0,5 s no percurso.

B

Um dos maiores desafios das comunicações por fibra ótica é a blindagem contra a interferência eletromagnética de sistemas de comunicação como um link de micro-ondas, por exemplo, responsável pela perda de informação no meio de transmissão.

C

GEO, MEO e LEO são exemplos de órbitas circulares de satélite de grande, média e baixa altitude, respectivamente.

D

Nas fibras monomodo, a energia propaga-se exclusivamente pelo núcleo da fibra.

E

Em sistemas digitais via satélite, deve-se assegurar que a BER (bit error rate) seja suficientemente grande para que a recepção do sinal seja realizada com um mínimo de interferência intersimbólica.

Provas

Questão presente nas seguintes provas

679925 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Engenharia de Áudio e Telecomunicações

Em relação aos sistemas de comunicação analógicos e digitais, assinale a opção correta.

A

O desvio de frequência é a mínima variação instantânea da frequência da onda FM em relação à frequência da portadora.

B

A eficiência da modulação corresponde ao percentual da potência total do sinal modulado que carrega informação.

C

Uma fonte de informação analógica produz mensagens de forma discreta em determinado intervalo de tempo.

D

Uma fonte de informação digital produz um conjunto infinito de possíveis mensagens.

E

A banda ocupada, antes da multiplexação, por um sinal CDMA é menor que a banda do sinal original.

Provas

Questão presente nas seguintes provas

679924 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Sistemas EmbarcadosMicrocontroladores

Acerca das memórias semicondutoras e dos diversos dispositivos de armazenamento de um microcomputador, assinale a opção correta.

A

As memórias EPROM permitem que dados sejam nelas escritos por meios eletrônicos, e também apagados por meios puramente eletrônicos.

B

Ao ser utilizada uma memória ROM em um microcomputador, o microprocessador será capaz de escrever e apagar dados nessa memória por meio do controle dos sinais dos barramentos de endereço, de dados e de controle.

C

Ao contrário das memórias RAM estáticas, as memórias RAM dinâmicas não necessitam de sinais de refresh para manter seus dados adequadamente.

D

As memórias flash são gravadas por máscara, e apenas o fabricante pode fazer essa gravação durante o processo de produção. Depois de escrito, o dado não pode ser alterado.

E

As memórias RAM estáticas são memórias voláteis e perdem seus dados quando a energia que as alimenta é desligada.

Provas

Questão presente nas seguintes provas

679923 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Lugar das Raízes
Sistemas de Controle

Acerca de um sistema de controle estável e de fase não mínima, assinale a opção correta.

A

Esse tipo de sistema apresenta zero finito e não nulo no semiplano direito do plano complexo.

B

A função de transferência desse sistema possui ganho constante e fase variando linearmente com a frequência de 0º a –90º.

C

Todos os polos e zeros do sistema situam-se no semiplano esquerdo do plano complexo.

D

A margem de fase do sistema é nula.

E

Controle estável e fase não mínima são características típicas de um sistema com pelo menos um par de polos complexos sobre o eixo imaginário do plano complexo.
