Questões do Concurso TRT-8 - CESPE / CEBRASPE

679922 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Assinale a opção correta em relação à segurança nas instalações elétricas, de acordo com a NR-10.

A

Se não houver procedimento específico da instituição ou especificações do fabricante em relação a testes e ensaios periódicos para os equipamentos utilizados em alta tensão, esses devem ser realizados anualmente.

B

Em obra de manutenção em subestação, as responsabilidades quanto ao cumprimento das normas são exclusivas do contratante do serviço de instalação elétrica.

C

Entre as medidas de proteção coletiva inclui-se a completa desenergização elétrica, não sendo possível o emprego de tensão de segurança.

D

Os locais de serviços elétricos, compartimentos e invólucros de equipamentos e instalações elétricas podem ser utilizados como depósito de componentes para reposição durante a manutenção.

E

Os serviços em instalações elétricas energizadas de alta tensão podem ser realizados por um único profissional, desde que seguidas as recomendações de segurança.

Provas

Questão presente nas seguintes provas

679921 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

atividade mês 1 mês 1 mês 1 mês 1 mês 1 A 10.000 10.000 B 10.000 10.000 10.000 C 10.000 10.000 10.000 D 10.000 10.000 total 10.000 20.000 20.000 30.000 20.000 acumulado 10.000 30.000 50.000 80.000 100.000
Com base na tabela acima, que apresenta um cronograma físico-financeiro anexo ao contrato de uma obra, assinale a opção correta.

Provas

Questão presente nas seguintes provas

679920 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Conceitos BásicosMateriais Elétricos
Eletromagnetismo

Assinale a opção correta a respeito dos materiais condutores, magnéticos e isolantes.

A

Linhas de força magnéticas em material magnético se cruzam perpendicularmente.

B

As linhas de força magnéticas são mais intensas em materiais condutores que em materiais magnéticos.

C

Nos materiais isolantes, o número de elétrons livres é igual a zero.

D

Em materiais condutores, a energia elétrica é transferida por meio dos deslocamentos de elétrons livres que se deslocam de átomo para átomo no interior do condutor.

E

Nos materiais não magnetizados, os domínios magnéticos ficam orientados no mesmo sentido.

Provas

Questão presente nas seguintes provas

679919 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Eletromagnetismo

Acerca das aplicações do eletromagnetismo em engenharia, assinale a opção correta.

A

A resistência ôhmica de um fio condutor depende da frequência de operação.

B

Cabos de conexões entre sistemas devem ser torcidos para aumentar a velocidade de propagação do sinal.

C

O fato de as descargas atmosféricas não interferirem em sistemas de telecomunicações está relacionado à característica estática dos raios.

D

Nas conexões entre dispositivos internos dos computadores atuais, atrasos na propagação do sinal são irrelevantes para sinais pulsados.

E

Em se tratando de comunicações entre antenas, o sentido de rotação dos campos não afeta a recepção do sinal se a antena receptora for de polarização circular.

Provas

Questão presente nas seguintes provas

679918 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

De acordo com a legislação que trata de exercício legal da profissão de engenheiro, assinale a opção correta a respeito da instalação de uma rede de transmissão alta-tensão.

A

Caso o autor do projeto de instalação se responsabilize pela sua execução, por questão ética, ele estará impedido de alterar o projeto.

B

Se o autor do projeto for o responsável técnico pelo projeto, poderá ser emitida apenas a anotação de responsabilidade técnica (ART) de autor de projeto, dispensando-se a emissão de ART de execução de obra.

C

O autor do projeto da rede não pode ser o responsável técnico pela obra.

D

O responsável técnico pela obra deve, necessariamente, ser engenheiro eletricista.

E

Por se tratar de execução de obra, o responsável técnico da referida obra necessariamente deve ser engenheiro civil.

Provas

Questão presente nas seguintes provas

679917 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Transformadores e Máquinas ElétricasMáquinas Síncronas

Com relação às máquinas síncronas, assinale a opção correta.

A

Motores síncronos assemelham-se aos motores de indução, no que diz respeito às correntes que circulam no rotor, pois eles têm em comum enrolamentos percorridos por corrente alternada.

B

Geradores do tipo polos salientes possuem menos polos que geradores de polos lisos.

C

Tanto geradores de polos salientes quanto geradores de polos lisos, independentemente de suas rotações mecânicas, são dimensionados para, quando sincronizados a um sistema elétrico, gerarem tensão a uma mesma frequência síncrona.

D

O rotor de um gerador com 12 polos ligado a um sistema com frequência nominal 60 Hz deverá girar a 300 rpm.

E

De um modo geral, as máquinas térmicas têm rotor de polos salientes, com eixos menores em comprimento que o diâmetro do estator.

Provas

Questão presente nas seguintes provas

679916 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Acerca das formas de acionamento dos motores elétricos, assinale a opção correta.

A

Para a partida direta de um motor elétrico, é necessário que o conjugado de partida seja baixo, pois, caso contrário, seriam necessários equipamentos auxiliares para elevar a baixa corrente de partida nessa modalidade de ligação.

B

A partida em estrela-triângulo consiste na alimentação do motor com uma redução de tensão nas bobinas: o motor é acionado em estrela, com tensão abaixo da nominal, e, após certo tempo, a ligação é alterada para triângulo, com o motor assumindo a tensão nominal.

C

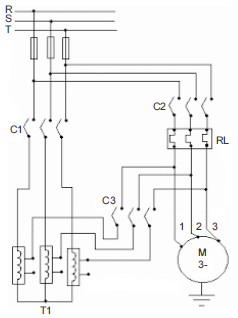

O esquema de ligação apresentado na figura abaixo corresponde a uma chave estrela -triângulo para a partida de um motor. Alternativa 3-1

D

O motor universal, utilizado em diversos aparelhos eletrodomésticos, opera sob alimentação contínua ou alternada, a alta velocidade, para grandes conjugados, e a baixa velocidade, para pequenas cargas.

E

Dada a possibilidade de variação da excitação do campo, os motores assíncronos são amplamente utilizados para a correção do fator de potência; absorvem potência reativa quando subexcitados e atuam como fonte de potência reativa para a rede elétrica quando sobre-excitados.

Provas

Questão presente nas seguintes provas

679915 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações ElétricasAterramentos
Proteção de Sistemas ElétricosProteção em Média Tensão
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Acerca dos dispositivos de seccionamento e proteção de instalações elétricas, assinale a opção correta.

A

O condutor neutro deve ser religado após a religação dos condutores das fases.

B

Para a correta proteção dos circuitos, é proibida a instalação de dispositivo de proteção com capacidade inferior à da corrente de curto-circuito presumida.

C

Em circuitos monofásicos, só pode haver um dispositivo de seccionamento no condutor neutro se for previsto um dispositivo à corrente diferencial-residual à montante.

D

Não é necessário que o circuito magnético dos dispositivos diferencial-residuais envolva todos os condutores vivos do circuito.

E

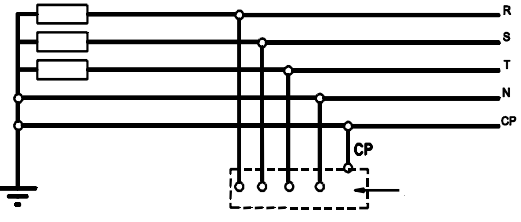

O desenho abaixo representa um esquema de ligação TN-C.

Alternativa 5-1

Provas

Questão presente nas seguintes provas

679914 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

Assinale a opção correta no que se refere à correspondência entre o símbolo gráfico para instalações elétricas prediais e o respectivo significado, de acordo com a especificação da NBR n.º 5.444.

Provas

Questão presente nas seguintes provas

679913 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Eletromagnetismo

Os meios 1 — o vácuo — e 2 — um material dielétrico sem perdas, com permeabilidade magnética igual à do meio 1 e constante dielétrica igual a 4 — estão separados por uma superfície de separação fixa, um plano infinito. Com base nessas informações, assinale a opção correta.

A

A Se a impedância intrínseca do meio 1 for 376,7 Ω, então uma onda eletromagnética plana uniforme que se propaga com um campo elétrico de 10 V/m dissipará uma potência de 0,265 W/m² .

B

Se uma onda plana uniforme de 200 MHz incidir normalmente na superfície de separação, o comprimento de onda na direção de propagação no meio 2 será igual a 0,75 m.

C

Se uma onda eletromagnética plana, ao passar do meio 2 para o meio 1, incidir na superfície de separação dos meios com determinado ângulo, a direção de propagação dessa onda não será alterada.

D

Em um sistema de coordenadas cartesianas ortogonais xyz, se o plano de separação estabelecido for o plano z = 0, e se o vetor campo elétrico no meio 1 for dado por Alternativa 4-1
