Transformadores e Máquinas Elétricas
Sistemas Elétricos de PotênciaAnálise de SEP
Sistemas Elétricos de PotênciaTransmissão

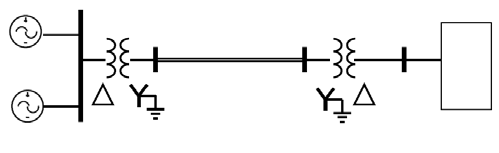

A figura acima representa um diagrama unifilar de um sistema elétrico de potência, no qual:

‣ os geradores G1 e G2 são idênticos, com Xg [%] = 10, Sg = 50 MVA, Vg = 16 kV;

‣ o transformador T1, com Xd[%] = 8, St1 = 120 MVA, com tensões [kV] de 13,8 Δ /138Y;

‣ o transformador T2, com Xd[%] = 8, St2 = 100 MVA, com tensões [kV] de 138 Δ/13,8Y;

‣ a linha de transmissão com Z_LT[Ω ] = 3,4+j38;

‣ a carga é composta por um motor com Xm[%] = 10, Sm = 80 MVA, Vm = 13,8 kV;

‣ a tensão de base é a tensão da linha de transmissão e a potência base = 100 MVA.

Considerando essas informações e os cálculos para a representação dos sistemas em pu, assinale a opção correta.

A

A reatância transitória do gerador G1 é 0,36452 pu.

B

reatância de dispersão do transformador T1 é de 0,096 pu.

C

A impedância da linha de transmissão é de [0,00892 + j0,09977 pu].

D

Os valores, em pu, de impedância, tensão e corrente do transformador serão diferentes se a base utilizada for a do lado de alta ou de baixa tensão.

E

A expressão Alternativa 5-1

permite realizar a conversão de uma impedância calculada com valores da base A para a base B.

Provas

Questão presente nas seguintes provas

679911 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Andréa B. Bertoncel. Apostila de instalações elétricas prediais. 2008. Internet: <www.scribd.com> (com alterações).

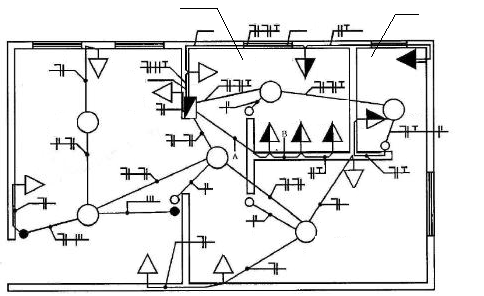

Considerando a figura acima, que representa uma instalação elétrica de baixa tensão, assinale a opção correta.

A

O conceito de instalação elétrica de baixa tensão se aplica a circuitos em corrente alternada alimentados com tensão nominal igual ou inferior a 1.500 V e frequências de até 500 Hz.

B

A instalação representada possui cinco tomadas de uso específico.

C

Por questões de segurança, a potência da tomada do chuveiro deve ser calculada com um acréscimo de potência, e o equipamento a ser instalado deverá ter potência nominal de até 5.200 W.

D

Para cômodos com área igual ou inferior a 6 m², deverá ser prevista uma carga de iluminação de pelo menos 160 VA, acrescida de 40 VA para cada aumento de 4 m² inteiros.

E

Na instalação representada, não há identificação da potência das tomadas da sala e do quarto, correspondentes às tomadas de uso geral (TUG) , com potência de 100 VA.

Provas

Questão presente nas seguintes provas

679910 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Medidas Elétricas
Eletromagnetismo

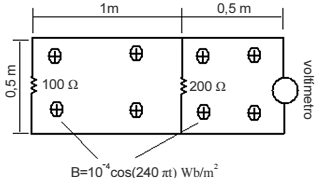

No circuito ilustrado na figura acima, que mostra um experimento de laboratório, um voltímetro CA de impedância infinita é ligado a uma combinação de dois resistores, em paralelo. Nas proximidades do circuito, um transformador de energia faz que o fluxo magnético penetre no circuito. Considerando essas informações, assinale a opção correta acerca desse circuito.

Provas

Questão presente nas seguintes provas

679909 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Proteção de Sistemas ElétricosProteção em Média Tensão
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Em relação aos dispositivos envolvidos no comando e na proteção de motores e instalações elétricas, assinale a opção correta.

A

A chave com retenção, uma vez acionada, só retorna à posição anterior com um novo acionamento.

B

Um rotor bloqueado não causa alterações na corrente absorvida pelo motor, não havendo, portanto, risco de aquecimento excessivo nos enrolamentos.

C

Os fusíveis de classe “a" atuam na menor intensidade de sobrecorrente, sendo considerados fusíveis de faixa completa.

D

As funções das botoeiras são identificadas por cores definidas por normas; a cor amarela indica os comandos de parar ou desligar, ou emergência.

E

As chaves seccionadoras podem ser utilizadas sem qualquer restrição de carga, visto que raramente são formados arcos voltaicos durante a manobra desses dispositivos.

Provas

Questão presente nas seguintes provas

679908 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações ElétricasAterramentos
Normas TécnicasNBRsNBR 5419: Sistema de Proteção contra Descargas Atmosféricas

No que se refere ao aterramento e ao sistema de proteção contra descargas atmosféricas (SPDA), assinale a opção correta.

A

O terra de referência de um eletrodo de aterramento é a região, na terra, próxima ao eletrodo, sendo considerável a diferença de potencial entre dois pontos quaisquer, causada pela corrente no eletrodo.

B

A eficiência de um SPDA é medida pela relação entre a eficiência de interceptação e a frequência admissível de danos que pode ser tolerada por uma estrutura.

C

Os captores de um SPDA podem ser constituídos por hastes e condutores em malha, mas não por cabos esticados e elementos naturais, visto que a utilização desses últimos geraria sistemas com um nível de segurança insuficiente, independentemente do tipo de edificação a ser protegido.

D

Para a dispersão da corrente de descarga atmosférica na terra, sem o aparecimento de sobretensões perigosas, a baixa resistência de aterramento é mais importante que o arranjo e dimensões do subsistema de aterramento.

E

É prevista nas normas técnicas de aterramento a utilização de uma barra de aço de construção, com diâmetro mínimo de 8 mm, como eletrodo de aterramento em uma fundação de alvenaria.

Provas

Questão presente nas seguintes provas

679907 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

A figura acima ilustra uma rede PERT-CPM de um projeto, em que a duração das atividades A, B, C e D é de cinco dias e da atividade E de quatro dias. O cronograma foi elaborado considerando-se que as atividades devam começar o mais cedo possível. A partir dessas informações, assinale a opção correta.

Provas

Questão presente nas seguintes provas

679906 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Eletromagnetismo

Assinale a opção correta acerca de campos eletrostáticos.

A

Uma carga de 6 µC posicionada no centro de um cubo produz um fluxo elétrico de 1 µC em cada face do cubo.

B

Um capacitor ideal de 1 µF, com tensão de 100 V nos terminais, possui uma carga armazenada igual a 10 μC.

C

Na superfície de placas metálicas carregadas eletricamente, as cargas dos campos eletrostáticos apresentam distribuição uniforme.

D

Campos eletrostáticos apresentam perdas por radiação eletromagnética.

E

A dificuldade em realizar-se a blindagem com o emprego de condutores e aterramento ocorre em razão do alto poder de penetração dos campos nesses materiais.

Provas

Questão presente nas seguintes provas

679905 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Assinale a opção correta acerca da luminotécnica e do cálculo dos condutores dos circuitos.

A

Quando a seção dos condutores fase da instalação for menor ou igual a 16 mm², a seção mínima do condutor de proteção correspondente deverá ser igual a 8 mm².

B

Se, em uma instalação elétrica, o remanejamento de um circuito provocar aumento no seu comprimento, não será necessário recalculá-lo, visto que o comprimento do circuito não influencia a perda de tensão nos condutores envolvidos.

C

No dimensionamento de circuitos com muitas lâmpadas fluorescentes, deve-se considerar a perda de energia nos reatores, que tem impacto relevante no rendimento do sistema.

D

O reator é acessório obrigatório para o correto funcionamento das lâmpadas fluorescentes compactas, pois o circuito de alimentação passa por esse reator para depois chegar ao soquete onde a lâmpada está instalada.

E

A intensidade luminosa, cuja unidade é o lúmen, é definida na dimensão perpendicular de uma superfície plana de área igual a 1/600.000 m² de um corpo negro à temperatura de fusão da platina, à pressão de 1 atm.

Provas

Questão presente nas seguintes provas

679904 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Circuitos ElétricosCircuitos CACircuitos Trifásicos

Assinale a opção correta em relação aos circuitos trifásicos.

A

Em um sistema trifásico simétrico e equilibrado, ligado em estrela, a soma das correntes de fase é nula, diferentemente da soma das correntes de linha.

B

O fator de potência de um sistema trifásico equilibrado é definido como o cosseno do ângulo entre a tensão de fase e a corrente de fase, independentemente do esquema de ligação da carga.

C

Em um sistema trifásico simétrico com sequência de fases inversa, se VC = 200<35º então VA = 200< -85º.

D

Se a sequência de fase for direta em um sistema trifásico, equilibrado e simétrico, ligado em delta, a tensão de linha será igual à tensão de fase multiplicada por √3 < 30°.

E

A conexão em estrela caracteriza-se pela disposição em série das impedâncias, com a rede de alimentação colocada entre cada par de impedâncias.

Provas

Questão presente nas seguintes provas

679903 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: TRT-8

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Transformadores e Máquinas ElétricasMáquinas Síncronas
Transformadores e Máquinas ElétricasMáquina de Indução

Assinale a opção correta a respeito de motores elétricos.

A

O motor de capacitor de partida, diferentemente do motor de fase dividida, contém um capacitor em paralelo com o enrolamento auxiliar de partida, o que permite uma maior defasagem entre as correntes dos enrolamentos principal e auxiliar.

B

O motor com rotor gaiola de esquilo, do tipo corrente alternada e síncrono, requer o uso de escovas ou comutadores.

C

Os motores síncronos são assim denominados porque a velocidade do rotor é sincronizada com o campo girante estabelecido no estator, sendo a velocidade síncrona desses motores inversamente proporcional ao número de polos e diretamente proporcional à frequência da alimentação do motor.

D

Os motores de indução monofásicos caracterizam-se pelo alto torque de partida, devido ao campo magnético girante induzido no rotor, sem a necessidade de enrolamentos auxiliares para sua partida.

E

O motor de fase dividida é um motor trifásico que possui um enrolamento principal e um auxiliar, defasados de 120º.
