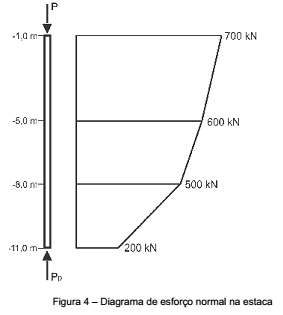

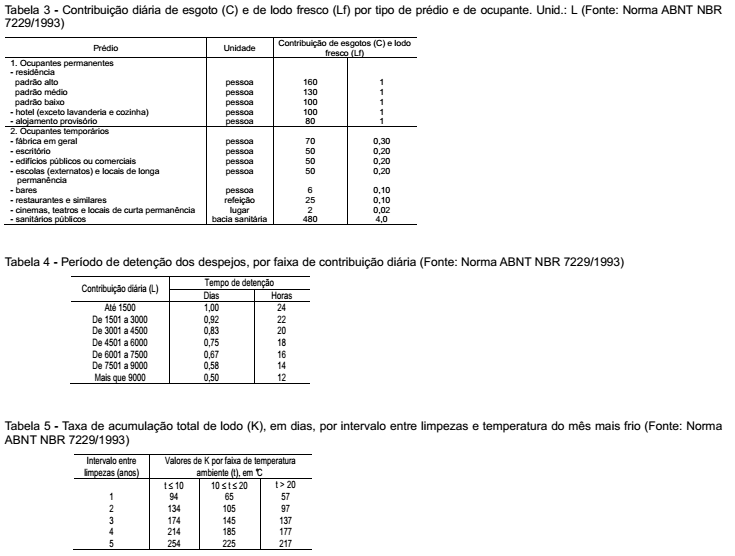

Considere as tabelas de 3 a 5 a seguir.

Tabela 3 - Contribuição diária de esgoto (C) e de lodo fresco (Lf) por tipo de prédio e de ocupante. Unid.: L (Fonte: Norma ABNT NBR 7229/1993)

Uma escola pública de ensino médio tem capacidade para 500 alunos e está situada em uma região sem rede púbica de coleta de esgoto. Além disso, está localizada em uma área cuja temperatura no mês mais frio do ano varia entre 10 e 20ºC. Sabendo-se que a capacidade de infiltração do solo é de 50 litros/m²dia, o volume da fossa séptica, de câmara única e com intervalo de limpeza de um ano, e a área de infiltração necessária para o sumidouro são, respectivamente,

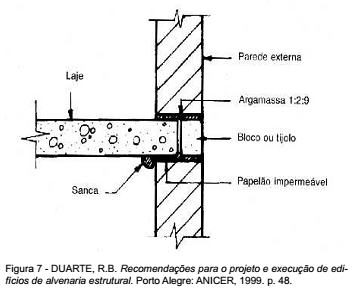

Considere a figura a seguir.

Na construção de edifícios em alvenaria estrutural, é necessária a execução de diversas juntas construtivas. As juntas empregadas na ligação de lajes com as paredes, como mostrado na figura, utilizadas para evitar que as deformações e movimentações das lajes sejam transmitidas para as paredes nas quais estão apoiadas, especialmente no último pavimento superior, são denominadas juntas

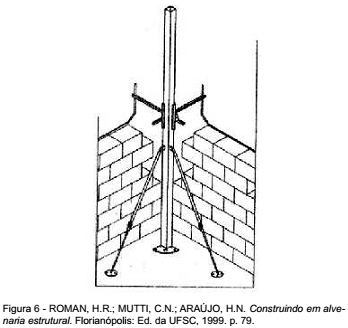

Considere a figura a seguir.

Alguns equipamentos são empregados na construção de edificações em alvenaria estrutural, com o intuito de aprimorar e agilizar as várias atividades envolvidas no processo construtivo. O equipamento mostrado na figura permite, simultaneamente, a consecução de prumo, o alinhamento e o nivelamento das sucessivas fiadas que irão compor uma alvenaria. Esse equipamento é denominado

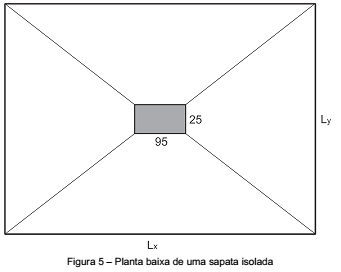

Observe o desenho em planta de uma sapata retangular.

Dados:

Tensão de ruptura do solo: S_r = 520 kPa

Fator de segurança: F_s = 2

Carga no pilar: 1404 kN

As dimensões mínimas de L_x e L_y para a sapata representada são:

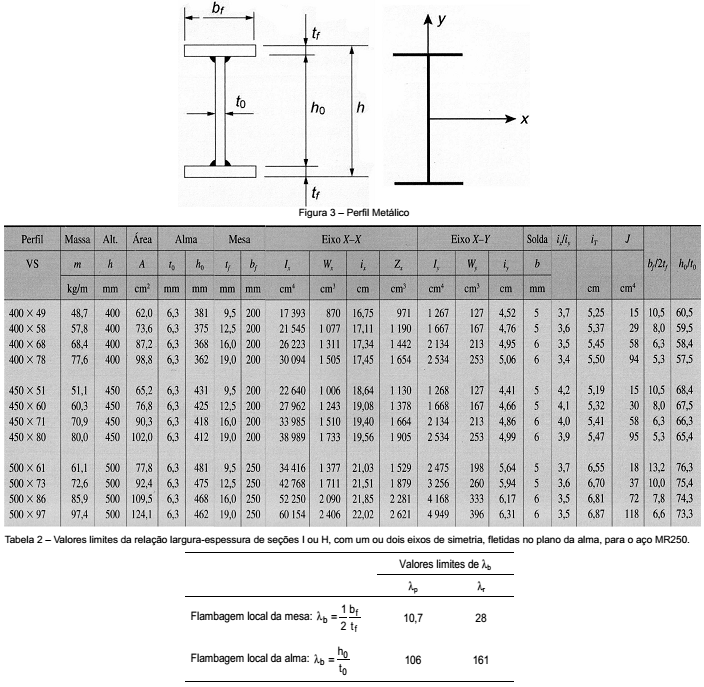

Considere a figura 3 e a tabela 2 a seguir.

Considere um perfil metálico soldado VS 400 x 49, com contenção lateral contínua, e fabricado em aço MR250 (f_y = 250 MPa e f_u = 400 MPa). Admitindo-se um coeficiente parcial de segurança (γ_a1) igual a 1,10, o coeficiente de forma de seção e o momento resistente de projeto (M_d,res), em torno do eixo X-X, valem, respectivamente,

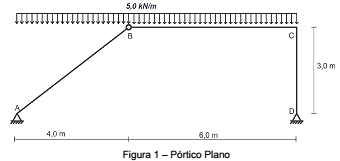

Considere a figura a seguir.

Uma viga biapoiada, com 48 m de comprimento, será protendida por meio de um cabo de protensão do tipo CP 190 RB, cuja trajetória é mostrada na figura. Os trechos AB e DE são parabólicos e o trecho BD é retilíneo. A viga será executada por meio da técnica de pós-tração, com ancoragem ativa nos pontos A e E, sendo a tensão inicial de protensão no cabo nas extremidades da viga igual a 1420 MPa. Devido às perdas por atrito e por ancoragem da armadura, a tensão no cabo nos pontos B e D é reduzida para 1310 MPa e no ponto C é reduzida para 1295 MPa. Sabendo-se que o módulo de elasticidade do cabo (E_p) vale 195000 MPa, o alongamento teórico do cabo no ato da protensão, em cada extremidade, vale
