A figura a seguir apresenta os componentes da entrada de serviço de uma instalação elétrica, segundo o Regulamento de Instalações Consumidoras em Baixa Tensão (RIC-BT) das concessionárias de energia elétrica CEEE, AESSUL e RGE.

CEEE-D – Companhia Estadual de Distribuição de Energia Elétrica; AESSUL Distribuidora Gaúcha de Energia S. A.; RGE Rio Grande Energia S.A. RIC-BT: Regulamento de instalações consumidoras: Fornecimento em tensão secundária – Rede aérea de distribuição. Versão 1.4. Porto Alegre, 2012. p. 117.

O ponto de entrega de energia à instalação elétrica consumidora é o ponto designado na figura como

O Regulamento de Instalações Consumidoras em Baixa Tensão (RIC-BT) das concessionárias de energia elétrica CEEE, AESSUL e RGE estabelece que o condutor

A norma NBR 5410 da ABNT trata de instalações elétricas de baixa tensão. Entre os esquemas de aterramento propostos nesta norma, qual deles resultará em curto-circuito entre os condutores de fase e de neutro, na ocorrência de contato de uma fase com a carcaça de um equipamento aterrado?

A Norma Regulamentadora n. 10 (NR 10) do Ministério do Trabalho, na seção que trata da segurança em projetos, estabelece que o memorial descritivo do projeto deve conter, dentre outros itens de segurança, a indicação de posição dos dispositivos de manobra dos circuitos elétricos. De acordo com essa norma, a cor usada para indicar circuito “desligado” é a cor

O sistema de proteção contra descargas atmosféricas (SPDA) é destinado a proteger uma estrutura contra os efeitos das descargas atmosféricas. Nesse sistema, o dispositivo de proteção contra surtos (DPS)

Um dos métodos de cálculo luminotécnico mais empregado é o Método dos Lumens, também conhecido como Método do Fluxo Luminoso. Nesse método, o cálculo do fluxo luminoso é afetado pelo coeficiente de utilização que, por sua vez, depende

Os materiais isolantes têm uma importância fundamental em sistemas elétricos, uma vez que são usados, dentre outras aplicações, para manter o isolamento entre condutores e entre partes condutoras e a terra. No entanto, esses materiais têm um limite de isolação, a partir do qual perdem as propriedades de isolante. Esse limite é expresso pela razão entre a tensão de rompimento da isolação e a espessura do material isolante. Essa propriedade é conhecida como

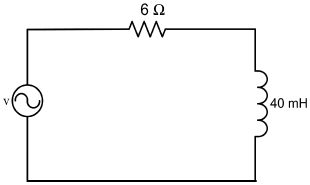

No circuito mostrado a seguir, a tensão de alimentação, em volts, é \( v=100\sqrt2 \sin (ω t) \), em que a frequência angular \( ω \) é 200 rad/s.

Qual é a potência dissipada no resistor de 6 , nas condições apresentadas?

O circuito elétrico resistivo representado na figura a seguir é alimentado por uma fonte de tensão contínua de 100 V.

Qual é o valor da máxima potência possível de ser transferida da fonte para o resistor R?

No circuito representado a seguir, o diodo é ideal e a chave Ch é fechada no tempo t = 0 ms e aberta no tempo t = 10 ms.

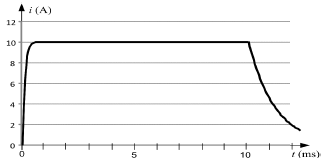

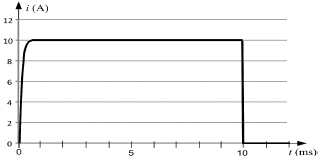

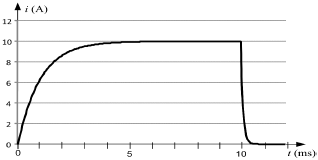

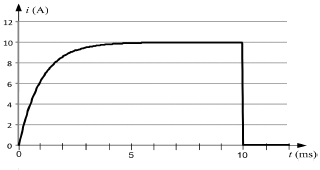

Qual é o gráfico que representa a corrente i no circuito mostrado no intervalo de 0 a 12 ms?
