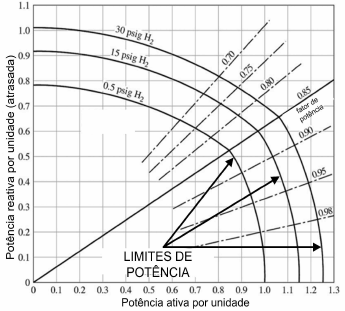

A figura a seguir apresenta as curvas de capacidades máximas de carregamento de potência reativa indutiva e de potência ativa normalizadas para um hidrogerador síncrono refrigerado a hidrogênio sob diversas pressões (0,5 psig, 15 psig e 30 psig). Essas curvas são também conhecidas como curvas de capabilidade.

Os “limites de potência” indicados na figura para diversas pressões de hidrogênio referem-se ao limite

Um motor de indução trifásico com rotor em gaiola de esquilo, categoria N, foi acionado por meio de um conversor PWM de frequência (ou inversor PWM) sob tensões e potência compatíveis com os valores nominais do motor e do conversor. A frequência da tensão de saída ajustada no conversor PWM foi de 30 Hz. Para esta frequência, o técnico mediu uma velocidade de 570 rotações por minuto (rpm) no eixo do motor. Com base nesses dados, qual o número de polos do motor e o valor do seu escorregamento durante o teste realizado?

Considere um motor de indução trifásico de 4 polos, 60 Hz, desenvolvendo um conjugado de 40 N.m no eixo, a uma velocidade de 1720 rpm. A resistência por fase do estator é 0,2 \( Ω \) e a corrente por fase do estator é de 10 A para a situação descrita. Desprezando as perdas rotacionais e por histerese, qual é o valor aproximado da potência de entrada do estator?

Dado: \( \pi=3,14 \)

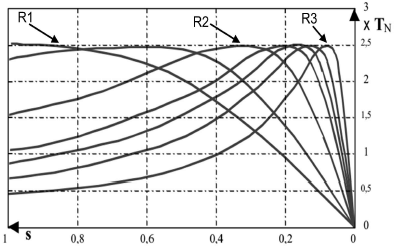

Analise a figura a seguir que apresenta curvas características normalizadas de torque em função do escorregamento para um motor de indução trifásico com rotor bobinado. Cada curva está associada a um valor distinto de resistência rotórica.

Infere-se das curvas características do motor de indução trifásico com rotor bobinado que

Em sistemas elétricos, é fundamental fazer o controle das potências ativa e reativa, para manter a estabilidade do sistema. Em alguns sistemas, a máquina síncrona a vazio é usada para controlar a potência reativa. Nesses sistemas, a potência reativa da máquina síncrona é controlada por meio da

Utilize a figura a seguir para responder a questão.

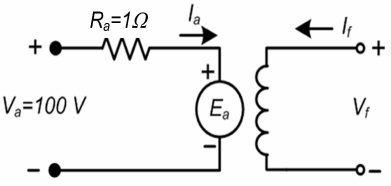

A figura apresenta o circuito de um motor de corrente contínua com excitação independente. Considere que o comportamento do motor é linear, que o motor não sofre efeitos da reação de armadura e que as perdas por atrito e ventilação são nulas. A velocidade a vazio é 1000 rpm, para a tensão de 100 V.

Mantidas as mesmas condições da operação em vazio, o que ocorre se apenas a corrente de campo, I_f, for reduzida em 20%?

Utilize a figura a seguir para responder a questão.

A figura apresenta o circuito de um motor de corrente contínua com excitação independente. Considere que o comportamento do motor é linear, que o motor não sofre efeitos da reação de armadura e que as perdas por atrito e ventilação são nulas. A velocidade a vazio é 1000 rpm, para a tensão de 100 V.

A corrente de armadura, I_a , e a velocidade no eixo em rpm, quando o motor desenvolve um torque de 5 N.m, são, respectivamente:

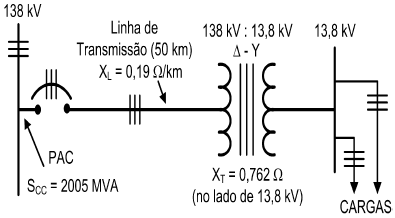

A figura que se segue apresenta o diagrama unifilar de um ramal de acesso de uma linha de transmissão com tensão nominal de 138 kV para alimentar a subestação de um consumidor. O transformador possui potência nominal de 10 MVA, tensão secundária de 13,8 kV e reatância de dispersão de 0,762 \( Ω \) referida ao lado de 13,8 kV. A potência de curto-circuito no ponto de acoplamento comum (PAC) à linha de transmissão da concessionária é 2005 MVA. O comprimento da linha que vai do PAC à subestação é de 50 km e a reatância dos condutores é de 0,19 \( Ω \)/km.

Considerando que a tensão no PAC é 138 kV e que a potência das cargas no secundário do transformador é de 5 MVA, o valor porcentual da tensão nessa barra, na base de 13,8 kV, é de, aproximadamente,

Utilize os dados dos quadros a seguir para responder a questão.

Os quadros apresentam os valores nominais e os dados de ensaio a vazio e de curto-circuito de um transformador monofásico.

Com referência aos dados fornecidos,no quadro, qual é o valor porcentual aproximado da reatância de dispersão equivalente total?

Utilize os dados dos quadros a seguir para responder a questão.

Os quadros apresentam os valores nominais e os dados de ensaio a vazio e de curto-circuito de um transformador monofásico.

Com base nos dados fornecidos, qual é o valor aproximado da reatância do ramo de magnetização na configuração série?
