Podemos repetir a medição proposta na questão 66 com um multímetro analógico e obteríamos o mesmo resultado pois para o teste de diodos não há diferenças significativas entre o arranjo de ambos os equipamentos no que diz respeito a lógica utilizada para medição de diodos.

Para o transistor em questão podemos identificar o coletor através de um teste simples de continuidade para a sua carcaça (parte metálica do transistor ao qual se é conectado o dissipador) pois ambos estão interconectados.

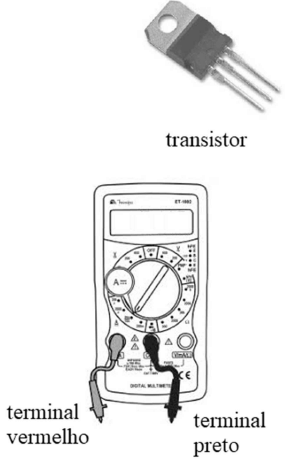

Suponha que devemos realizar identificação de transistores bipolares utilizando o multímetro digital ajustado na escala de teste para diodos de acordo com a ilustração a seguir:

Para identificarmos o terminal de base devemos testar dois a dois (cada pino) e nos dois sentidos (invertendo-se ponteiras preta e vermelha), os terminais de um transistor. Quando encontramos uma alta resistência entre dois terminais, com as ponteiras de uma forma ou do outra, o terminal que sobrou é a base.

Podemos implementar um retificador monofásico de onda completa com apenas 2 diodos

Em uma situação onde computadores desktop estão expostos a um grau elevado de material particulado, entrada de corpos estranhos e acúmulo de sujeira em geral como parte da manutenção preventiva, podemos realizar a limpeza de elementos como placa mãe, memórias e processador utilizando água e detergente neutro de maneira a remover, de forma mais eficiente, grandes quantidades de sujeira de placas de circuito impresso. Há, contudo, a ressalva de que devemos nos assegurar da secagem completa destes componentes antes da remontagem e energização do sistema.

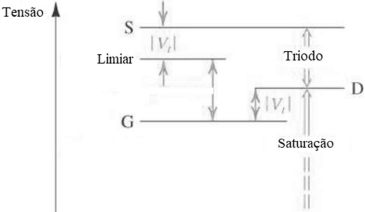

Já um transistor PMOS tipo enriquecimento opera na região de triodo e saturação seguindo os seguintes niveis relativos de tensão:

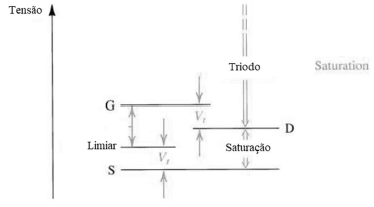

Temos o Transistor NMOS tipo enriquecimento apresenta os seguintes níveis relativos de tensão em seus terminais para as regiões de corte e saturação

Em metais, um elétron torna-se livre quando passa a ocupar um estado de energia disponível acima de Ef (energia de Fermi). No sistema internacional tem-se que como consequência que condutividade elétrica dos metais em função da magnitude de cargas |e| = 1,602x10^-19 C

A condutividade elétrica é uma importante propriedade que permite classificar os materiais em condutores e isolantes. A unidade de condutividade elétrica p é dada por em ohms por metro no sistema internacional, p Ω. m ;

Para o caso de uma rede ótica desbalanceada, utilizando Splitters assimétricos logo em seu primeiro nível, temos uma solução de rede mais flexível que podemos adaptar a rede de forma específica para determinadas situações como é o caso por exemplo de regiões menos densamente populosas como zonas rurais.
