Considere um transformador ideal monofásico com uma carga de 2.500 Ω conectada ao seu secundário. Nessa condição, a razão entre a tensão e a corrente de entrada (impedância primária) é de 25 Ω. Com base nas informações dadas, a relação entre o número de espiras no primário (N_p) e número de espiras no secundário (N_s) é:

Considere um motor de indução trifásico alimentado com uma tensão de 380V em uma rede de 60Hz. De acordo com a placa do equipamento, o mesmo possui 4 polos e opera com uma rotação de 1750 rpm em um determinado ponto de operação. Com base nas informações dadas, calcule o escorregamento percentual do motor.

Acerca da NBR 5410, analise as afirmativas a seguir:

I. Nas instalações fixas, com esquemas de aterramento TN, as funções de condutor de proteção e neutro podem ser combinadas (condutor PEN), desde que essa parte da instalação não seja protegida por um dispositivo DR.

II. Do ponto de vista da proteção contra o raio, um subsistema de aterramento único integrado à estrutura é preferível e adequado para todas as finalidades (ou seja, proteção contra o raio, sistemas de potência de baixa tensão e sistemas de sinal).

III. A tensão de passo é a tensão entre o pé e a mão que toca uma massa metálica energizada em relação à terra, ocasionada, por exemplo, por uma falha de isolamento.

Assinale apenas a(s) afirmativa(s) INCORRETA(S):

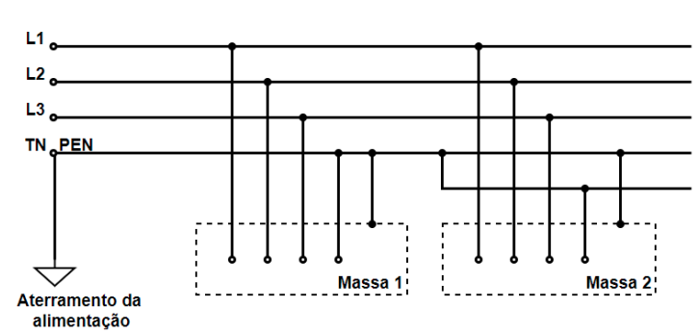

Analisando a figura abaixo, é possível verificar que o esquema de aterramento é do tipo:

Considere o circuito mostrado na figura abaixo. Qual deve ser o valor da tensão na fonte para que circule uma corrente de 2,0 A entre os terminais a e b?

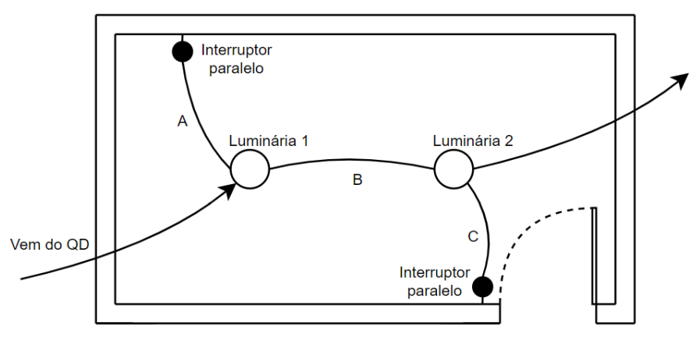

Considere o cômodo mostrado na figura abaixo. A seta que aponta na luminária 1 indica a chegada do circuito com os condutores de fase, neutro e terra. As duas luminárias precisam acender simultaneamente através dos interruptores em paralelos indicados, cuja ligação também é conhecida como “three way”. De acordo com o que consta na planta, os condutores que devem passar pelos trechos A, B e C da instalação devem ser:

A base numérica na qual um número está descrito é indicado por um subscrito, conforme o exemplo: (1010)₂ -> base binária.

O resultado da soma (AB)₁₆ + (1001)₂ é:

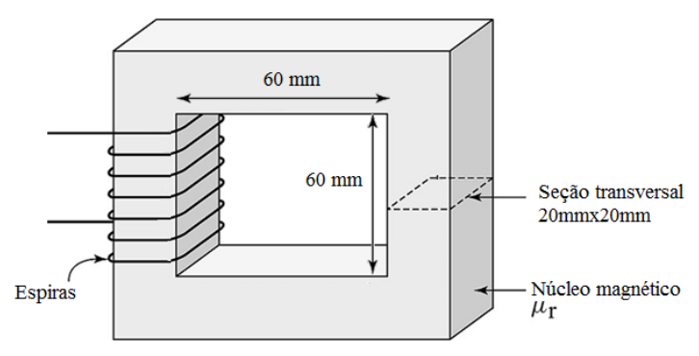

Um circuito magnético formado por um núcleo magnético fechado retangular, conforme e figura a seguir, é constituído por uma bobina de 200 espiras de fio de cobre esmaltado 30 AWG (≃ 0,05 mm²) enrolado no núcleo constituído de um material ferromagnético. Determine a resistência elétrica e indutância aproximadas deste circuito magnético. Considere que o caminho médio do fluxo magnético é retangular, a resistividade do cobre (\( \rho \)) é igual a 0,0172 \( \Omega \) mm²/m e a permeabilidade magnética relativa (\( \mu \)r) do núcleo ferromagnético é igual a 500.

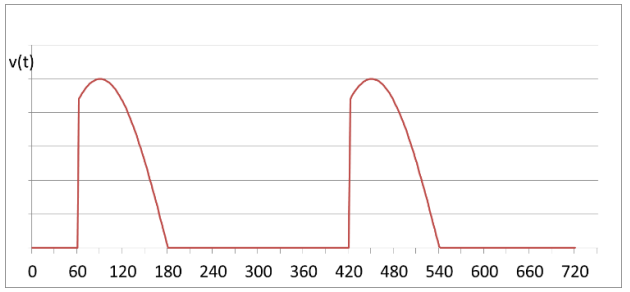

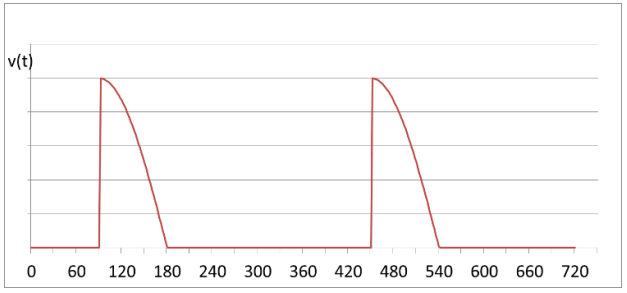

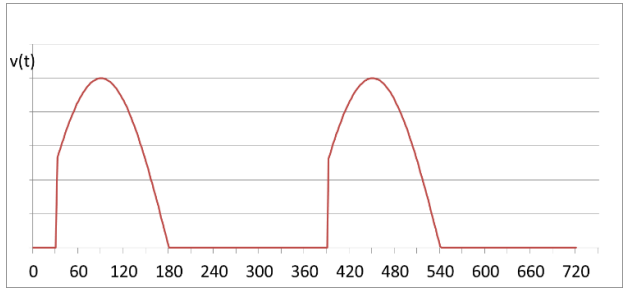

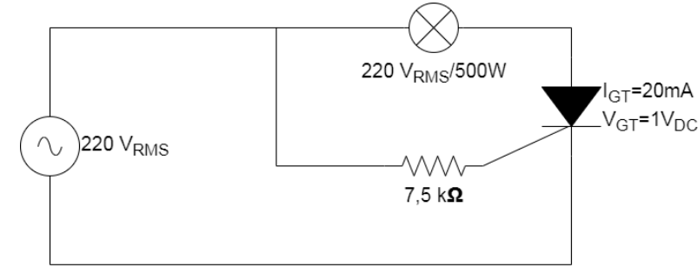

O SCR do circuito abaixo é disparado em certo ângulo, qual o gráfico melhor representa a queda de tensão na lâmpada.

Determinado circuito de uma instalação elétrica residencial sofre com constantes disparos do disjuntor de proteção quando se liga determinada carga, dentre as soluções a seguir, qual solução é correta:
