Os sistemas de numeração binária, decimal e hexadecimal são comuns quando se trabalha com sistemas digitais. Sabendo- se que o subíndice indica a base na qual o número é apresentado, os números 1001011002, 25010 e 11816, em ordem crescente, ficariam da seguinte forma:

O informativo distribuído pela Universidade Federal de Goiás (UFG) no ano de 2011 (UFG em Números – Ano Base 2010) mostra que o número de servidores (técnicos administrativos), a partir de 2008, variou conforme tabela a seguir.

Essa tabela foi criada no aplicativo de planilha eletrônica (CALC) do BrOffice 2, versão em português. A fórmula inserida na célula C5 da tabela, que calcula o valor apresentado, é:

Uma das formas de se realizar a partida de motores de indução trifásicos é através do dispositivo de partida suave (soft starter). No dispositivo de partida suave,

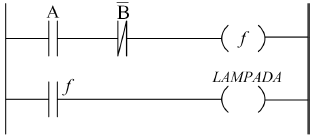

A figura a seguir representa o diagrama ladder para acionamento de uma lâmpada, usando-se um controlador lógico programável (CLP).

A condição para ligar a lâmpada é:

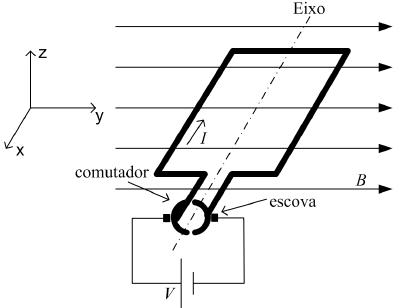

A figura a seguir mostra uma bobina alimentada por uma tensão V, através de um anel comutador e um par de escovas. A bobina é percorrida por uma corrente I e está totalmente imersa em uma indução magnética B constante e uniforme, na direção y. A bobina está inicialmente no plano xy e livre para girar em torno de um eixo na direção x.

Na situação mostrada na figura, a bobina iniciará um movimento no sentido

As figuras I e II descrevem as curvas características do disjuntor e do condutor referentes à proteção contra correntes de curto-circuito com duração máxima de 5 s.

Figura I: C = curva de suportabilidade térmica do condutor; e D1 = curva de atuação do disjuntor.

Figura II: C' = trecho da curva I2t admissível do condutor protegido; e D2 = trecho da curva característica I2t do disjuntor.

Suponha um disjuntor com corrente nominal de 50 A e corrente I_a = 600 A. Sabe-se que a corrente de curto-circuito mínima presumida é 800 A e que corrente de curto-circuito máxima presumida é 1100 A, ambas definidas no ponto de instalação do disjuntor. Para que valor de Ib o disjuntor estará adequadamente selecionado?

A tabela dinâmica é uma poderosa ferramenta para a geração de relatórios do Microsoft Office 2010 (Excel). A figura a seguir mostra, da direita para esquerda, o mecanismo do fluxo de dados para a criação dos relatórios: a) fonte de dados; b) lista de campos; c) leiaute do relatório.

O item 3, que aparece tanto na lista de campos b) quanto no leiaute de relatório c), é nomeado de

Uma empresa tem 15 funcionários, sendo sete mulheres eoito homens, todos desempenhando a mesma função. A empresa gasta R$ 19.140,00 com o pagamento dos salários de seus funcionários. Para equiparar os vencimentos das mulheres com o dos homens, a empresa concedeu um aumento de 30% nos salários das mulheres. Após esse aumento, o gasto total da empresa subiu para R$ 21.450,00.

Nessas condições, o salário de uma mulher nessa empresa, antes do aumento de 30%, era:

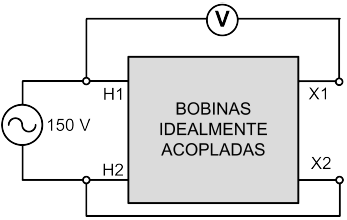

Um quadro contém duas bobinas galvanicamente isoladas entre si, com acoplamento magnético ideal (sem dispersão). Uma das bobinas tem seus terminais identificados com as marcações ‘H1’ e ‘H2’, e a outra possui terminais identificados com as marcações ‘X1’ e ‘X2’. Os terminais 'H1’ e ‘X1’ estão posicionados de forma adjacente e em lados opostos. Os terminais ‘H2’ e ‘X2’ são conectados entre si e um voltímetro monofásico, V, é conectado entre os terminais ‘H1’ e ‘X1’, conforme apresentado na figura.

Considere que uma fonte de tensão senoidal monofásica com valor eficaz de 150 V é aplicada aos terminais ‘H1’ e ‘H2’ e que o valor medido pelo voltímetro é 100 V. Supondo- se que o voltímetro fosse desconectado dos terminais‘H1’ e ‘X1’ e conectado entre os terminais ‘X1’ e ‘X2’, qual seria o valor indicado pelo voltímetro na nova conexão?

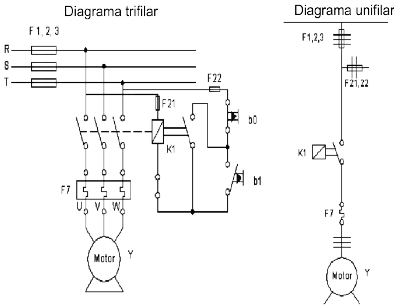

As figuras a seguir descrevem os diagramas trifilar e unifilar de um sistema de partida direta para motor de indução trifásico.

O dispositivo identificado como F7 no diagrama unifilar refere- se a que componente do sistema?
