Analise o circuito.

Seu funcionamento corresponde a um oscilador:

Analise o trecho de código VHDL.

variable A,B,C,D: bit_vector(3 downto 0);
variable E,F,G: bit_vector(1 downto 0);
variable H,I,J,K: bit;

Para a declaração de variáveis feita, é INCORRETA a sentença:

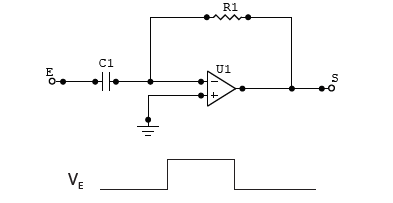

Considere que no circuito mostrado todos os componentes sejam ideais e que seja aplicado na entrada um pulso do tipo degrau, como mostra o sinal V_E .

Marque a opção CORRETA em que o sinal da saída S tem o formato:

Observe o diagrama fasorial mostrado, em que I_R,I_L e I_C correspondem às correntes nos componentes R,L e C, respectivamente, e I₁ é a corrente fornecida pelas fontes.

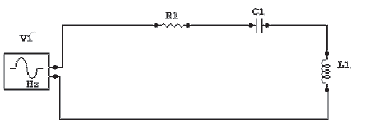

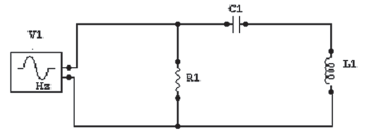

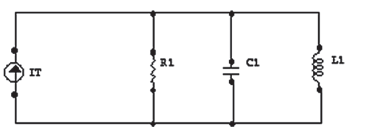

O circuito correspondente ao diagrama fasorial é apresentado CORRETAMENTE na alternativa:

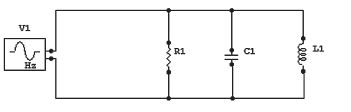

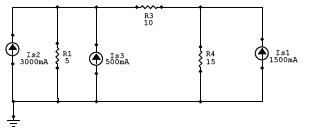

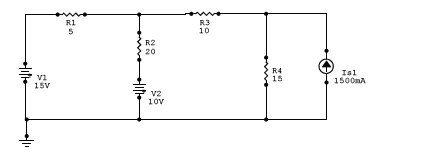

Analise o circuito, em que as resistências estão dadas em ohms.

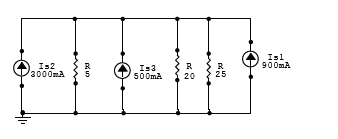

Todos os circuitos a seguir são equivalentes ao mostrado acima, EXCETO na alternativa:

Assinale a alternativa em que as palavras ou expressões relacionais completam CORRETAMENTE o seguinte trecho:

Os carros alegóricos, _________ adereços foram feitos com material menos perecível, foram danificados durante o transporte. O material _________ me refiro foi comprado desviando verba do orçamento.
