Considere um motor de indução trifásico de 50 cv, 60Hz, 380 V e suponha que o rendimento do motor seja de 90% e o fator de potência, 0,8. Qual é o valor aproximado da corrente de partida, supondo que ela seja 7 vezes a corrente nominal (corrente de linha) do motor? Considere: 1 cv = 736 W.

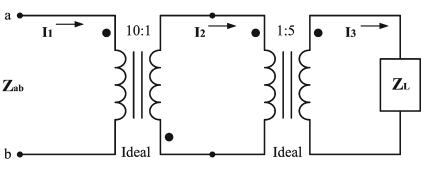

Observe a figura a seguir.

Os transformadores monofásicos são ideais. Determine a impedância Z_ab para Z_L = 100 + j50 ohms.

A figura a seguir mostra a vista superior de uma bobina quadrada, com 20 cm de lado e 50 espiras, imersa em um campo magnético uniforme, com densidade de fluxo B = 0,5 T, e pela qual passa uma corrente I. O plano da bobina é paralelo ao plano do papel.




Qual é o valor da corrente I que resulta em um torque de 1 N.m sobre a bobina?

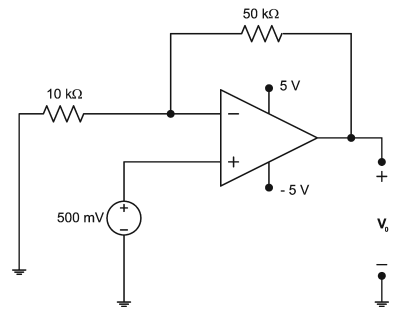

Observe a figura a seguir.

O amplificador operacional da figura é ideal. Qual é o valor de V_o?

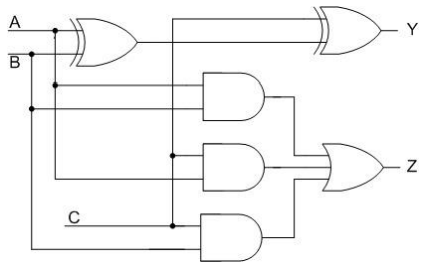

O circuito digital mostrado na figura a seguir tem 3 entradas: A, B e C e 2 saídas: Y e Z.

Qual é a saída (Y, Z) para uma entrada (A, B, C) = (1, 0, 1)?

Uma fonte trifásica equilibrada está fornecendo 30 kVA, com um fator de potência de 0,8 atrasado, a duas cargas ligadas em paralelo, equilibradas, conectadas em estrela (Y). A impedância da linha de distribuição que liga a fonte às cargas é desprezível. A carga 1 absorve 15 kW e 6 kVAr. Determine o módulo da impedância por fase da carga 2 considerando a tensão de linha nas cargas como sendo 220√3 V (valor eficaz). Considere: cos(36,87º ) = 0,8 e sen(36,87º ) = 0,6.

Uma fonte senoidal de tensão alimenta uma carga RL com 200 V, RMS. Se a potência dissipada pela carga é 3,2 kW e o fator de potência 0,8, qual é reatância indutiva da carga?

Uma fonte de corrente contínua foi utilizada em um experimento. Conectou-se um resistor de 7,5 Ω em seus terminais e mediu-se a tensão de 15V. O resistor foi trocado por outro resistor de 3,5 Ω e mediu-se a tensão de 14 V nos terminais da fonte. Com base nessas informações, determine o circuito equivalente de Norton da bateria.

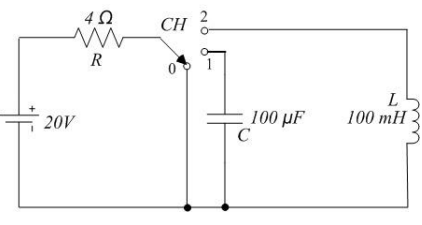

No circuito elétrico mostrado na figura a seguir, a chave CH está, inicialmente, na posição 0 e o capacitor descarregado.

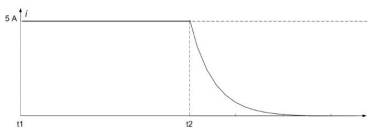

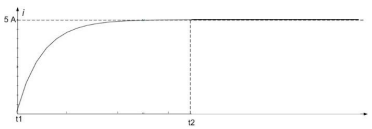

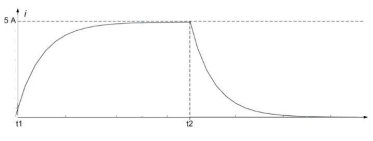

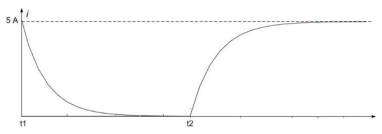

Qual das formas de onda a seguir representa a corrente no resistor R quando a chave passa da posição 0 para a 1 no tempo t₁ e, após o transitório, passa da posição 1 para a 2, no tempo t₂?

A contratação da execução da obra ou do serviço por preço certo de unidades determinadas é característica de
