Considere que, no circuito da questão 48, foi instalado um dispositivo de proteção diferencial residual (DR) com corrente nominal de 30mA e cuja característica tempo-corrente está indicada na figura abaixo. Sejam RA = 4,39kΩ, RB = 5Ω e suponha que a resistência de uma pessoa vale aproximadamente 4390Ω. Qual é o tempo de atuação da proteção quando da ocorrência de um curto entre a fase e a massa, considerando que a pessoa esteja sobre um piso condutivo (aterrado) e esteja tocando a massa do equipamento? Suponha que Uo = 220V e que RL, RE e R sejam desprezíveis.

Com relação ao esquema de aterramento IT, considere as afirmações a seguir.

1) O neutro da instalação fica isolado da terra ou aterrado através de uma impedância de aterramento.

2) A ocorrência de uma primeira falta fase-massa não causa a existência de tensões de contato perigosas. Permite-se inclusive que o circuito não seja seccionado, mas faça-se apenas soar um alarme.

3) A ocorrência de uma segunda falta fase-massa pode não ser suficiente para causar o seccionamento do circuito, desde que a fase da segunda falta seja a mesma da primeira.

Está(ão) correta(s):

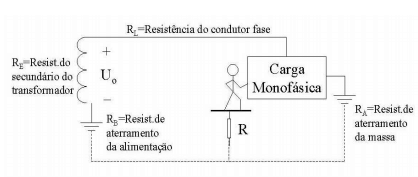

Considere uma instalação monofásica em que as cargas têm alimentação fase-neutro, o neutro do secundário do transformador está aterrado e as massas dos equipamentos são aterradas através do eletrodo de aterramento do neutro da alimentação. O esquema está indicado na figura a seguir.

Sendo R_L, R_E e R desprezíveis em relação a R_A e R_B, Uo = 150V e R_B = 9Ω, para que valores de R_A a tensão de contato é inferior a 50V (tensão de contato limite)?

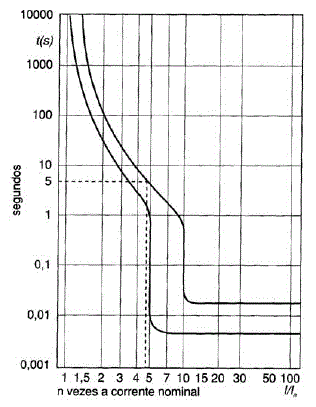

Suponha que um certo circuito está protegido por um disjuntor cuja característica se mostra na figura abaixo. Qual o valor máximo da corrente nominal do disjuntor para que seja assegurada a proteção contra contato indireto, se a corrente de fuga no condutor PE para falta fase-massa é igual a 50A e assumindo que o tempo máximo de atuação é 0,1s?

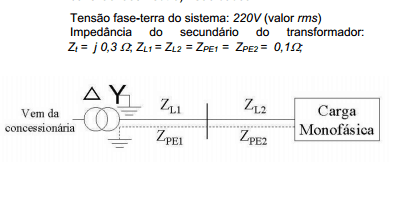

Na figura a seguir, esquematiza-se um trecho de uma instalação que alimenta uma carga monofásica (com conexão fase-neutro).

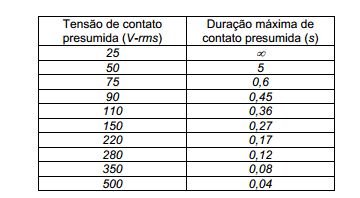

Com base no esquema apresentado e na tabela de duração máxima de contato presumida, qual deve ser o tempo máximo permitido para a atuação da proteção para uma falta entre a fase e a massa do equipamento (aproximadamente)?

Assinale a alternativa correta que caracteriza o sistema de alimentação denominado de IT- médico.

Sobre o fator de potência, considere as afirmações abaixo.

1) Se o fator de potência de um transformador é 0, significa dizer que toda a potência aparente desse transformador está sendo utilizada na alimentação de um banco de indutores ou de um banco de capacitores.

2) Se o fator de potência de um transformador é 0,5 (indutivo) significa dizer que metade da potência aparente desse transformador está sendo utilizada na alimentação de cargas indutivas.

3) O fator de potência é sempre um número entre -1 e 1 (alguns expressam entre �100% e 100%). Um número negativo significará que a potência reativa está sendo fornecida da instalação para a concessionária.

Está(ão) correta(s):

Nas contas de energia elétrica são mencionados os consumos de energia ativa e reativa, durante um certo período, em unidades de kWh e kvarh. Qual das fórmulas abaixo é utilizada para calcular o fator de potência (FP) em tarifação convencional?

Os ambientes de um estabelecimento assistencial de saúde são classificados pela norma NBR 13534, dependendo do tipo de equipamento eletromédico presente. Com base nessa classificação, assinale a alternativa correta.

Os equipamentos eletromédicos devem oferecer segurança ao paciente e ao pessoal que os utiliza. Segundo a ABNT e pelas normas IEC, os graus de proteção dos equipamentos elétricos são especificados pelas letras IP seguidas de dois algarismos. Marque a alternativa que apresenta o significado correto desses dois algarismos.
