Uma fonte de sinais apresenta uma tensão em aberto de 50 mV e uma corrente de curto-circuito de 100 μA. O valor da resistência interna dessa fonte é

Considere os equipamentos abaixo relacionados para uma residência e o custo de 1,0 kWh igual a R$ 0,29.

O custo mensal (30 dias) de energia elétrica dessa residência é, aproximadamente,

Em um circuito amplificador, que utiliza o CA-741 alimentado com ± 15 V, a máxima frequência na entrada do amplificador é igual a 8,0 kHz. O valor máximo da amplitude do sinal na saída do amplificador é, aproximadamente,

Dado: Para o CA-741 temos SR = 0,5 V/μs.

Deseja-se dimensionar o circuito de alimentação trifásico para um Quadro Geral de Baixa Tensão (QGBT) a partir de uma rede trifásica de 380 V, 3 fios, baseando-se nos seguintes elementos:

• Critério de proteção contra correntes de sobrecarga;
• Tabela 1 (Capacidade de Condução de Corrente de Condutores);

• Tabela 2 (Correntes Nominais de Disjuntores Tripolares).

A demanda do QGBT é 84 kW e o fator de potência da instalação é 0,93. A seção nominal dos condutores e a corrente nominal do disjuntor tripolar adotados para esse circuito de alimentação são, respectivamente,

Considere: !$ \sqrt 3 = 1,73. !$

A Figura a seguir representa a instalação de um relé Buchholz em um transformador.

A atuação do relé Buchholz ocorre devido à

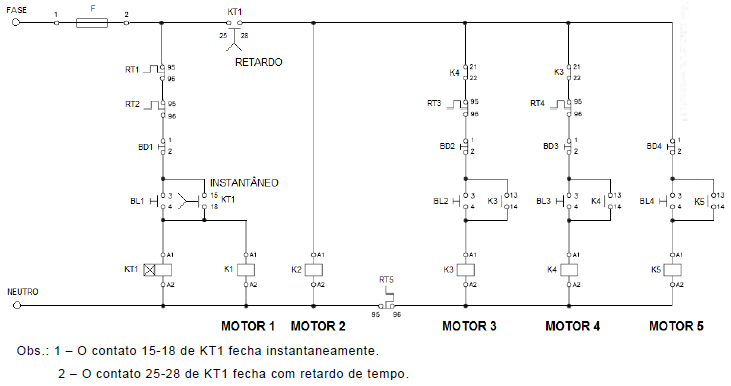

O circuito de comando de cinco motores elétricos de indução está representado na Figura a seguir:

Nessa Figura, F é um fusível, RT são contatos de relés térmicos, BD são botoeiras desliga, BL são botoeiras liga, KT1 é um relé de tempo e K são contatores. De acordo com esses dados, com as observações acima e com a Figura, é correto afirmar que

Um motor trifásico de gaiola tem as seguintes características:

• corrente nominal: 62 A;
• corrente de partida: 5,5 x corrente nominal.

Deseja-se ligar o motor através de uma chave compensadora, conectando o motor ao tap 65% do autotransformador. A corrente do lado do motor durante a partida será

Uma carga trifásica solicita 640 kW com um fator de potência em atraso de 0,84 quando ligada a uma rede de 380 V. Um banco de capacitores será ligado em paralelo com essa carga para aumentar o fator de potência total para 0,96 em atraso. A potência reativa fornecida por esse banco e a redução resultante na corrente total após a correção do fator de potência serão iguais, respectivamente, a

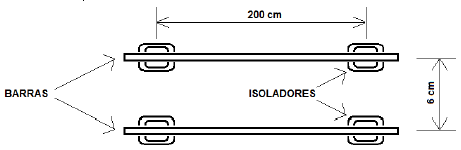

Duas barras de cobre de seção retangular, paralelas, distantes 6 cm uma da outra e apoiadas por isoladores afastados 200 cm um do outro, estão instaladas em um painel elétrico conforme a Figura a seguir:

A intensidade da força que surge entre as barras quando por elas circula uma corrente de curto-circuito com valor de crista de 5 kA é

Em um fio circular, a variação da indução magnética (B) em função da distância (d) do seu eixo é representada graficamente pela Figura
