Um transformador monofásico tem uma potência ativa nominal de 8950W, 2800/660 V, 60Hz e FP=0,8 indutivo. Quando ele foi submetido aos ensaios de circuito aberto (CA) e de curto circuito (CC), forneceu os valores explicitados na tabela abaixo.

Os valores aproximados de V_{C A} e I_CC que devem ser utilizados nos ensaios são, respectivamente,

No laboratório de uma empresa de manutenção elétrica, um técnico em eletrotécnica realiza ensaios em um transformador, que é monofásico de 10 kVA, 2400 V / 380 V, FP = 0,82 em atraso e 60 Hz. Esse transformador consome 430 W, quando é aplicada uma tensão nominal no enrolamento de alta tensão, estando em aberto o enrolamento de baixa tensão. Nessas condições, o valor da corrente no enrolamento de alta tensão será, aproximadamente,

No laboratório de uma empresa de construção e dimensionamento de motores elétricos, um engenheiro eletricista realiza ensaios com um motor de corrente contínua (CC). O motor é do tipo “shunt”, potência mecânica de 15 HP (1 HP = 746 W) e é alimentado por uma fonte de 310 V. Se a corrente de excitação é de 5,15 A e seu rendimento é de 82 %, o valor da corrente no induzido desse motor será igual a

No laboratório de máquinas elétricas de uma empresa de manutenção elétrica, um técnico em eletrotécnica realiza ensaios em um transformador. O transformador monofásico, com 5,0 kV/12,6 kV, 1,2 MVA e 60 Hz, foi submetido ao ensaio em vazio, e os resultados obtidos foram explicitados na tabela abaixo.

Com base nos dados da tabela, o valor da resistência de perdas no núcleo e o da reatância de magnetização do núcleo são, respectivamente,

No laboratório de máquinas elétricas de uma concessionária de energia elétrica, um técnico em eletrotécnica realiza ensaios em um motor de indução. O motor é trifásico de 10 CV (1,0CV = 735,5W), 220/380 V, 60 Hz e é conectado em delta. Ligado a uma fonte trifásica de 220 V de linha, o motor tem fator de potência de 0,82 indutivo. O motor apresenta um rendimento de 68%, quando o carregamento é de 80%. O valor da potência aparente do motor, em kVA, nessas condições, será, aproximadamente, igual a

Um circuito elétrico em corrente alternada (CA) é alimentado por uma fonte de tensão cuja expressão é v(t) = 220 sen (2!$ π !$.60t + 30º) V. Se a corrente que circula nesse circuito apresenta expressão igual a i(t) = 22 sen (2!$ π !$.60t + 60º) A, conclui-se que ele é

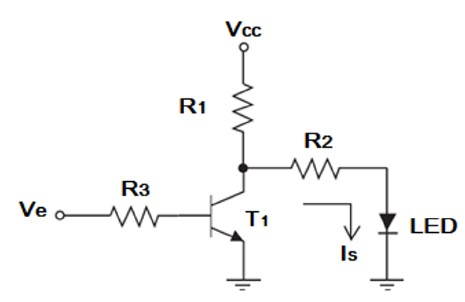

Na figura abaixo, tem-se a representação de um circuito utilizado para controlar o acendimento de um LED. Considere que a tensão de entrada Ve = 5,0 V é referente ao nível lógico ALTO, Ve = 0,0 V, ao nível lógico BAIXO e que o transistor T1 tem um ganho !$ β !$ = 150, apresentando V_BE = 0,7 V quando opera em condução e V_CE = 0,3 V, em saturação. Além disso, o LED apresenta uma queda de tensão de 1,7 V quando está conduzindo.

Se os valores de R1, R2, R3 e V_cc forem, respectivamente, 220!$ Ω !$, 100!$ Ω !$, 1k!$ Ω !$ e 5,0V, o valor da corrente elétrica Is, quando o LED acender, será igual a

A manutenção é caracterizada por um conjunto de procedimentos técnicos essenciais para o funcionamento adequado e permanente de máquinas, equipamentos e ferramentas. Nas estratégias convencionais de manutenção em aplicações de engenharia mecânica, sabe-se que,

Lubrificantes são substâncias utilizadas com o intuito de reduzir o atrito e o desgaste em contatos deslizantes, além de terem a finalidade refrigerante em algumas aplicações. Em motores de combustão interna, é comum o uso de lubrificantes multiviscosos como o óleo com classificação SAE 10W30. Assim, pode-se dizer que o esse óleo apresenta

Para que a calibração de um sistema de medição seja realizada, é necessário um trabalho especializado, exigindo do engenheiro mecânico um amplo conhecimento sobre metrologia científica e industrial. Assim, para executar esse processo, deve-se seguir procedimentos bem documentados amparados pelas normas brasileiras que tratam dessa temática ou, na sua falta, por
