No universo do desenho técnico mecânico, os sistemas CAD são responsáveis pelo desenho e projeto computacional de uma determinada peça, máquina ou equipamento. Nesse processo, no campo da manufatura, os softwares CAM atuam, basicamente,

No universo do desenho técnico mecânico, os sistemas CAD são responsáveis pelo desenho e projeto computacional de uma determinada peça, máquina ou equipamento. Nesse processo, no campo da manufatura, os softwares CAM atuam, basicamente,

Vários softwares para desenho técnico mecânico podem modelar peças tridimensionais dos mais diversos tamanhos e formas. Tais sistemas computacionais podem utilizar, basicamente, três técnicas distintas para essa finalidade:

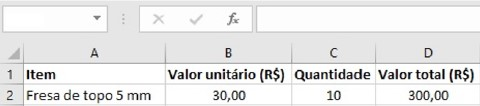

A engenharia mecânica, muitas vezes, trabalha com análise de dados oriundos de sistemas de manufatura, seja na área de fabricação ou na gestão dos recursos produtivos. Para gerenciar todos os dados, faz-se necessária a utilização de uma planilha eletrônica que é basicamente um tipo de programa de computador dedicado que utiliza tabelas para alocação de dados e a realização de cálculos ou apresentação dos dados. Cada tabela é formada por uma grade composta de linhas e colunas, conforme exemplificado na figura abaixo.

Fonte:Autoria própria.

No software Microsoft Excel em sua versão mais atual, pode-se realizar uma operação de multiplicação do valor da coluna B pela quantidade da coluna C e alocar tal resultado na coluna D, conforme mostra a figura. Para se obter esse resultado, o comando digitado, na barra de formulas, após selecionar a célula D2, é:

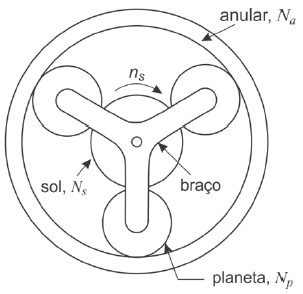

Quando comparados aos trens de engrenagens convencionais, os trens planetários apresentam algumas vantagens, como, por exemplo, a possibilidade de se trabalhar com várias e maiores razões de velocidade, enquanto mantém uma estrutura compacta. Na figura abaixo, a engrenagem sol, com N_s dentes, é a de entrada no trem e apresenta uma rotação n_s no sentido horário, enquanto a engrenagem anular, com N_a dentes, encontra-se fixa. O braço, por sua vez, é livre para girar em relação à engrenagem sol.

Fonte:Autoria própria.

Nesse caso, sabendo que a engrenagem planeta possui N_p dentes, a velocidade de rotação do braço corresponde a

Elementos de transmissão mecânica são utilizados na transmissão de torque e rotação, o que se traduz em potência, entre os diversos elementos de uma máquina. Considerando a transmissão por correias em componentes mecânicos,

Um veículo com motorização diesel e turbocompressor está estacionado na garagem por apresentar uma emissão elevada de fumaça preta. O engenheiro é chamado para apontar as possíveis causas do problema. Com base no caso exposto, avalie as causas descritas abaixo.

I Válvula de recirculação dos gases de exaustão (EGR) com defeito.

II Obstrução do filtro de combustível.

III Filtro de partícula saturado.

IV Desgaste acentuado da vela de ignição.

Nesse caso, estão corretas as causas descritas nos itens

A carta psicrométrica possui aplicação em diferentes áreas da engenharia, entre elas a climatização, na qual essa ferramenta é utilizada para se obter uma relação entre a mudança de temperatura e as propriedades do ar úmido. Em relação à carta psicrométrica e às propriedades que podem ser obtidas através de sua leitura, avalie as afirmativas abaixo.

I A temperatura de bulbo úmido é a temperatura medida por um termômetro de líquido em vidro cujo bulbo é envolvido em uma mecha umedecida com água.

II Uma das maneiras de se expressar a umidade relativa é por meio da relação entre pressão parcial do vapor de água e pressão atmosférica.

III Temperatura de bulbo seco é a temperatura medida por um termômetro quando a umidade está abaixo de 30%.

IV Ponto de orvalho é o estado em que a mistura torna-se saturada quando é resfriada à pressão de vapor constante.

Estão corretas as afirmativas dos itens

Após um ano de funcionamento, constata-se que um ar-condicionado não está mais sendo capaz de manter uma determinada sala climatizada. Com base no exposto, avalie as alternativas abaixo para a resolução do problema.

I É necessária a troca do equipamento, pois a causa é desgaste natural devido ao uso.

II Recomenda-se a limpeza dos filtros do ar-condicionado para se retomar o desempenho.

III É necessária a limpeza dos trocadores de calor para o correto funcionamento do ar-condicionado.

IV Recomenda-se a verificação da carga de gás e a realização da troca do óleo do compressor.

Para a resolução do problema, estão corretas as alternativas presentes nos itens

Um engenheiro mecânico é contratado para o dimensionamento de um sistema de climatização de uma sala comercial recém-construída. Porém, para um correto dimensionamento, são necessários alguns dados referentes à carga térmica. Sobre esse dimensionamento, considere as afirmativas abaixo.

I É necessário conhecer os coeficientes de transferência de calor das paredes externas e das paredes utilizadas para subdividir a sala.

II Conhecer as dimensões do recinto é um dos requisitos para o projeto de climatização.

III Para um projeto de climatização, é necessário conhecer o número de janelas, e não a orientação do sol em face do prédio.

IV É necessário conhecer a carga térmica devido à infiltração de ar externo.

Estão corretas as afirmativas
