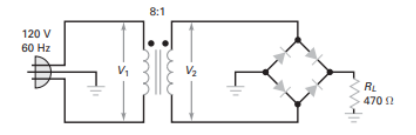

Dado o circuito a seguir, é correto afirmar que ele é um

Sobre transdutores, analise as afirmações a seguir.

1) Termopar é um sensor que converte a corrente elétrica que circula em seus terminais em temperatura.

2) Transdutor ultrassônico é constituído de material piezoelétrico.

3) Sensor feito fotoelétrico converte radiação luminosa em emissão de elétrons.

4) Acelerômetro mede a vibração ou a aceleração do movimento de uma estrutura sendo composto por material dielétrico.

Estão corretas:

Quanto a instrumentos de medição elétrica, assinale a alternativa incorreta.

Quanto aos dispositivos de medição e aos procedimentos de medida em laboratório, assinale a alternativa incorreta.

Em um sistema trifásico Y-\( \Delta \) , uma carga equilibrada conectada em \( \Delta \) com uma resistência de 20 \( \Omega \) por ramo é conectada a um gerador trifásico de três fios conectados em Y com uma tensão de linha de 208 V. Quanto valem os módulos da tensão de fase, respectivamente, do gerador e da carga?

Analise afirmativas a seguir, relacionadas a aterramento.

1) O megômetro é um instrumento utilizado para medir a resistência elétrica dos materiais isolantes.

2) A tomada com interruptor de corrente por falha no aterramento (ICFA) deve ser usada em áreas úmidas e com chave

de proteção para reduzir risco de choque elétrico.

3) O terrômetro é um instrumento utilizado para medir a resistência de aterramento.

4) Haste de aterramento é elemento metálico introduzido no solo com o objetivo de aumentar a área de contato com o

solo e reduzir a resistência de terra.

Estão corretas:

Sobre fator de potência, analise as afirmações a seguir.

1) O fator de potência atrasado indica que o circuito é predominantemente indutivo.

2) Para corrigir um fator de potência adiantado, devemos introduzir um capacitor em paralelo com a carga.

3) O fator de potência é medido em Volt-Ampère (VA).

4) O fator de potência é dado pela razão entre a potência real e a potência aparente.

Estão corretas, apenas:

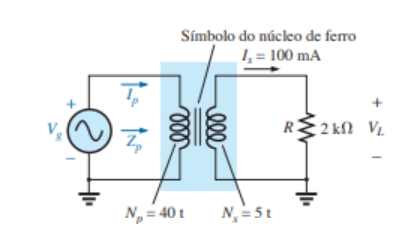

2. Considerando o transformador de núcleo de ferro indicado a seguir, assinale a alternativa que representa o valor da corrente no primário I_p.

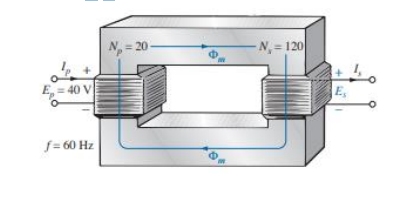

Considerando o transformador de núcleo de ferro com coeficiente de acoplamento (k) igual a 1, quanto vale a tensão induzida na saída deste transformador (E_s)?

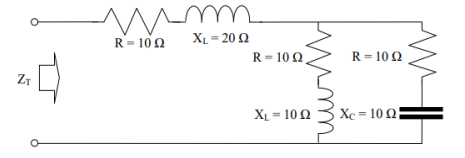

Quanto vale a impedância equivalente (ZT) da associação a seguir?
