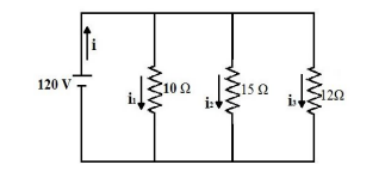

Dado o circuito a seguir, assinale a alternativa verdadeira.

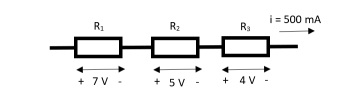

Quanto vale o resistor equivalente nessa associação em série apresentada a seguir?

Quanto aos elementos básicos em um circuito de corrente alternada, assinale a alternativa correta.

Sobre materiais elétricos e magnéticos, assinale a alternativa correta.

Sobre materiais elétricos e magnéticos, analise as afirmações a seguir.

1) A carga de um capacitor depende da sua capacitância e da tensão a ele aplicada.

2) Um isolante se caracteriza por oferecer uma elevada resistência à passagem de corrente elétrica.

3) A intensidade da corrente elétrica que percorre um circuito é diretamente proporcional à tensão aplicada e inversamente proporcional à resistência.

4) A resistividade (p) de um material é expressa em Ω.m.

Estão corretas

Correlacione as grandezas elétricas da coluna à esquerda com suas respectivas unidades na coluna à direita.

1) Potência reativa ( ) Weber

2) Admitância ( ) Ampére espira por weber

3) Resistividade ( ) Volt-ampère reativo

4) Relutância magnética ( ) Siemens

5) Fluxo magnético ( ) Ohm por metro

A sequência correta, de cima para baixo, é

Sobre os circuitos digitais sequenciais e combinacionais, assinale a alternativa correta.

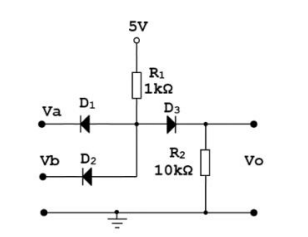

Na figura a seguir, é mostrado um circuito com resistores e diodos. Considere como entradas Va e Vb e a saída é Vo. Dado que cada uma das entradas pode ser conectada à alimentação (5 V) ou ao terra (0 V) e que se considera o nível lógico zero uma tensão abaixo de 1 V e o nível lógico 1 uma tensão acima de 2 V, qual alternativa indica corretamente a porta lógica equivalente a esse circuito?

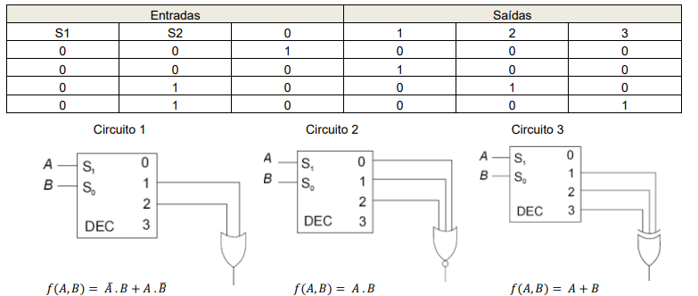

Dado um decodificador (DEC) com a sua correspondente tabela da verdade fornecida a seguir, assinale a alternativa correta quanto às saídas dos circuitos 1, 2 e 3.

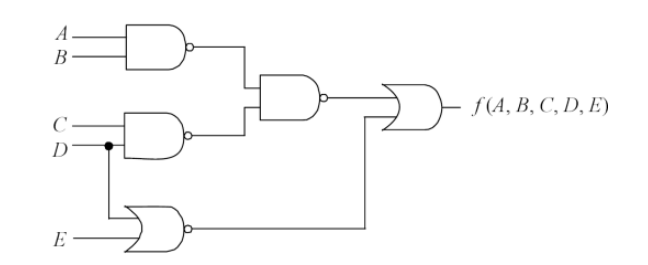

Dado o circuito combinacional a seguir, assinale a expressão da saída f (A,B,C,D,E) em função das entradas (A,B, C, D, E).
