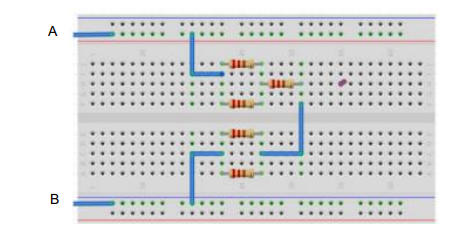

Considerando que os resistores da figura a seguir tenham a mesma resistência (R), assinale a alternativa correspondente ao valor da impedância vista a partir dos terminais A e B do prontoboard.

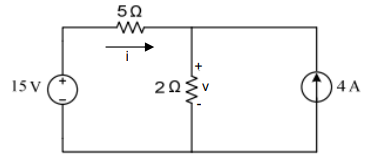

Quanto valem, respectivamente, a corrente i e a tensão v do circuito a seguir?

Quanto aos conceitos relacionados a circuitos elétricos, analise as afirmações a seguir.

1) Um circuito com resistores, capacitores e indutores em série deve ter suas impedâncias somadas.

2) O relé é um dispositivo de proteção que se rompe quando uma corrente excessiva passa por ele.

3) Um circuito com fator de potência atrasado é um circuito predominantemente indutivo.

4) Dependendo da frequência aplicada, o mesmo circuito pode se comportar de forma predominantemente indutiva ou predominantemente capacitiva.

Estão corretas, apenas

Quanto aos circuitos digitais, assinale a alternativa correta.

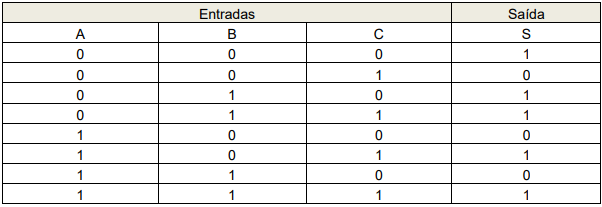

Considerando a tabela da verdade indicada a seguir e representando a saída S em função das entradas A, B e C, qual é a expressão que representa a saída S?

Quanto aos transistores, assinale a afirmativa correta entre as alternativas a seguir.

Quanto a dispositivos semicondutores, é correto afirmar que

Quanto aos conversores de tensão e corrente, assinale a alternativa correta.

A tela de um osciloscópio é apresentada a seguir. Nela, pode-se observar um único sinal senoidal com amplitude e frequência constantes. Para ajustar a visualização do sinal, um técnico deve

Sobre gerador de função e osciloscópio, assinale a alternativa incorreta.
