O tempo para o enchimento de um reservatório cilíndrico de 376,8 litros, sabendo-se que o diâmetro do tubo conectado ao reservatório é de 40 mm e a velocidade de escoamento do líquido é de 0,5 m/s, é

Sobre motores de combustão interna, assinale V (verdadeiro) ou F (falso) em cada afirmativa a seguir.

( ) Nos motores de Ciclo Otto, a combustão ocorre por autoignição, devido ao contato do combustível com o ar quente.

( ) Nos motores de Ciclo Diesel, exceto aqueles de injeção direta de combustível, a mistura é introduzida já homogeneizada e dosada.

( ) Nos motores de Ciclo Otto, a taxa de compressão é relativamente baixa, para não provocar autoignição.

( ) Nos motores de Ciclo Diesel, a taxa de compressão deve ser suficientemente elevada, para ultrapassar a temperatura de autoignição do combustível.

( ) Os motores de Ciclo Otto podem ter 2 ou 4 tempos.

( ) Os motores de Ciclo Diesel só podem ter refrigeração à água.

A sequência correta é

Considerando o mandrilamento de uma superfície cilíndrica de 100 mm de diâmetro por 45 cm de comprimento, de aço 1045, com uma ferramenta de metal duro, classe ISO-P15, com 3 arestas de corte, empregando velocidade de corte de 94,2 m/min e avanço de 0,05 mm/aresta, qual o tempo efetivo de corte?

(Use π = 3,14)

Considere a situação de um automóvel realizando uma curva à direita, a 72 km/h, conforme representado na figura a seguir.

Fonte: Elaborador

Sabendo-se que a curva tem raio médio de 29,5 m e que os pneus do automóvel têm 56 cm de diâmetro e 152 cm de distância, no mesmo eixo, a rotação da roda motora esquerda é

(Use π = 3,14)

Considere a geradora de engrenagens representada na figura.

Fonte: Elaborador

A rotação do eixo do motor é de 1200 rpm e conduz a engrenagem 4, que transmite movimento à engrenagem 5, que fica no mesmo eixo da engrenagem 6. Esta última transmite movimento à engrenagem 7, que conduz a engrenagem 8, que fica no mesmo eixo de um parafuso sem-fim 9, que conduz uma coroa 10, de 40 dentes, a qual proporciona o movimento da peça a ser dentada. Da mesma forma, a rotação do motor também é transmitida para a engrenagem cônica 3, que conduz a engrenagem cônica 2, que fica no eixo da ferramenta de corte, uma fresa matriz de módulo 4 mm, hélice à direita.

Para a usinagem de uma engrenagem de 20 dentes, qual deve ser o número de dentes das engrenagens 6 e 8, respectivamente?

Considerando o efeito da temperatura na deformação plástica dos metais, os processos de conformação mecânica foram classificados em trabalho a quente e trabalho a frio, em função da temperatura de recristalização.

Sobre esses dois processos, é correto afirmar que:

- o trabalho a permite o emprego de menor esforço mecânico e as máquinas necessárias são de menor capacidade que no trabalho a ;

- o trabalho a deforma mais profundamente que o trabalho a , devido à continuada recristalização que ocorre durante o processo;

- o trabalho a produz melhor acabamento superficial; e

- o trabalho a não permite a obtenção de dimensões dentro de tolerâncias estreitas.

Assinale a alternativa que preenche corretamente as lacunas.

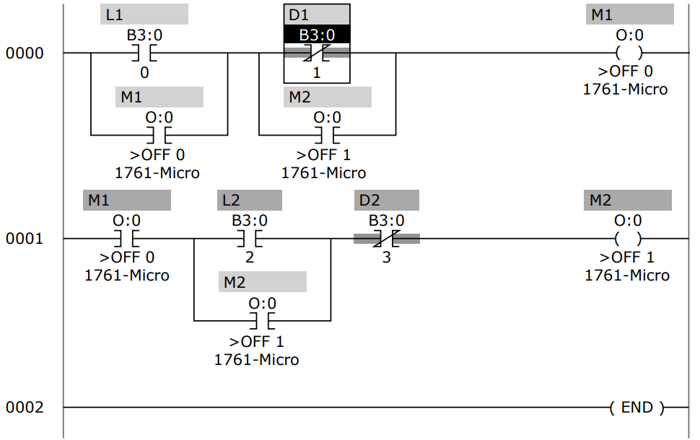

Observe o diagrama Ladder apresentado na figura.

Assinale V (verdadeiro) ou F (falso) para as afirmativas a seguir.

( ) O diagrama realiza o acionamento condicional dos motores (quando um dos motores está em operação, impede a operação do outro) por meio de circuito de intertravamento.

( ) Os dois motores são ligados ao mesmo tempo pelo acionamento de qualquer uma das chaves L1 e L2.

( ) O diagrama possui dois contatos selo.

( ) O acionamento dos motores só pode ser realizado de forma crescente, primeiro M1 e depois M2, mediante o acionamento das chaves L1 e L2, respectivamente.

( ) Estando os dois motores ligados, o acionamento da chave D1 desliga os dois motores simultaneamente.

A sequência correta é

Em relação a instrumentos eletrônicos de medidas elétricas, considere as afirmativas a seguir.

I → A largura de banda de um osciloscópio é a frequência em que a amplitude do sinal apresentado na tela é reduzida para 70,7% da amplitude do sinal de entrada, sendo essa informação normalmente indicada no painel frontal do instrumento.

II → Na seleção do modo de acoplamento do canal de um osciloscópio, a seleção do modo AC apresenta o sinal integral, enquanto a seleção do modo DC apresenta apenas a parcela contínua do sinal.

III → Em instrumentos digitais, a resolução do instrumento é definida como a menor variação de entrada necessária para produzir uma alteração mensurável na saída.

IV → Em um sistema trifásico a três fios, o desbalanço de corrente pode ser aferido por meio de um alicate amperimétrico, a partir da medição simultânea dos três terminais.

Está(ão) correta(s)

A respeito de sensores, transdutores e atuadores, é INCORRETO afirmar que

A respeito de conversores A/D e D/A, assinale V (verdadeiro) ou F (falso) em cada afirmativa a seguir.

( ) Faixa dinâmica é a faixa de amplitude de operação do sinal analógico, em geral uma tensão, dentro da região de trabalho do conversor.

( ) Resolução percentual é a resolução expressa como percentagem do valor máximo possível para a saída, definida por R%=[1/(2ⁿ-1)]*100% e relacionada ao número de bits do conversor.

( ) Conversor com Malha Resistiva Ponderada e Rede de Resistores R-2R são exemplos de circuitos conversores A/D.

( ) As fases de Amostragem e Quantização são etapas do processo de conversão D/A.

( ) Segundo o Teorema de Nyquist, a frequência de amostragem deve ser maior ou igual a dez vezes a maior frequência do sinal a ser amostrado.

A sequência correta é
