Considere o gráfico a seguir, que representa o papel funcional de vias urbanas nas dimensões “Atendimento às Necessidades de Acesso” versus “Atendimento às Necessidades de Percurso”.

Com base no Código de Trânsito Brasileiro, assinale, em relação ao gráfico acima, a alternativa correta.

Com base nas definições adotadas pelo Código de Trânsito Brasileiro, de 27/09/1997, avalie as afirmativas que se seguem.

I. Estrada é a denominação genérica para vias rurais; Rodovia é a denominação para as vias rurais pavimentadas.

II. Ciclofaixa é parte da pista de rolamento destinada à circulação exclusiva de ciclos, delimitada por sinalização específica; Ciclovia é pista própria destinada à circulação de ciclos, separada fisicamente do tráfego comum.

III. Pista é qualquer uma das áreas longitudinais em que a via pode ser subdividida, sinalizada ou não por marcas viárias longitudinais, que tenha uma largura suficiente para permitir a circulação de veículos automotores.

IV. Sinais de Trânsito são elementos de sinalização viária que se utilizam de placas, marcas viárias, equipamentos de controle luminoso, dispositivos auxiliares, apitos e gestos, destinados exclusivamente a ordenar ou dirigir o trânsito dos veículos e pedestres.

Assinale a alternativa que apresenta apenas afirmativas corretas.

Considere um levantamento geodésico, realizado com um GPS de dupla frequência em Córrego Alegre, em que se obtiveram as coordenadas cartesianas geocêntricas para o ponto P [3.728.645,23; -4.518.825,56; -2.426.928,32]. Deseja-se transformar as coordenadas do ponto P para SIRGAS2000. Para tanto, considere os parâmetros de transformação homologados pelo IBGE de SAD69 para Córrego Alegre [+138,70; - 164,40; -34,40], e de SAD69 para SIRGAS2000 [-67,35; +3,88; -38,22], ambos dados em metros.

Com base nessas informações, é correto afirmar que as coordenadas cartesianas geocêntricas de P serão, respectivamente, de

Com base nas definições de coordenadas geodésicas, assinale a alternativa correta.

Dentre os principais fatores de poluição das águas de mananciais, no Brasil, destacam-se

Considere uma rede de distribuição de água potável que foi projetada para abastecimento de uma área habitacional de 20 hectares, constituindo-se numa zona de pressão a ser alimentada por um reservatório de montante, projetado para esta finalidade. Segundo o plano diretor da localidade, a densidade demográfica desta área deverá ser estimada em 100 habitantes por hectare. Considere o consumo per capita de 200 L/dia, e os coeficientes de máxima vazão diária (K₁) e máxima vazão horária (K₂) iguais a 1,2 e 1,5, respectivamente.

Com base nessas informações é correto afirmar que a vazão de dimensionamento da adutora de água tratada de alimentação da rede é igual a

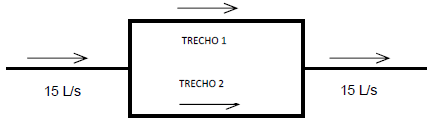

Considere a rede de distribuição de água, representada na figura a seguir.

A perda de carga nos trechos 1 e 2 pode ser determinada pela expressão h = rQ², onde “r” é o coeficiente de resistividade do trecho e “Q” é a vazão em L/s. O coeficiente de resistividade do trecho 1 é igual a 100 e o coeficiente de resistividade do trecho 2 é igual a 25.

Com base nessas informações, é correto afirmar que as vazões nos trechos 1 e 2 serão, respectivamente,

Um trecho de uma rede de esgoto sanitário, de 100 m de comprimento, apresenta os seguintes dados: vazão de montante 2,0 = L/s; vazão de jusante = 2,5 L/s; taxa de infiltração = \( 1,0 { \large L \over s.K\\m} \)

A taxa de contribuição de esgoto doméstico foi de:

Assinale a alternativa que apresenta exemplos de patologias em estruturas de concreto armado.

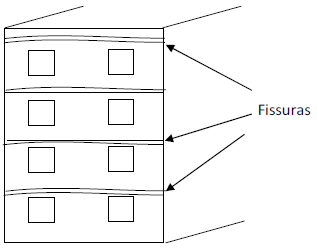

Uma edificação de 4 pavimentos, com fachada voltada para oeste, construída com pilares, vigas e lajes de concreto armado, com vedação vertical de alvenaria de tijolos cerâmicos maciços e revestimento argamassado, apresentou como patologia uma fissura aproximadamente horizontal em todas as lajes de concreto armado. Na figura a seguir, tem-se uma representação dessas fissuras.

Em uma análise no local, foram levantadas as seguintes possíveis causas da patologia:

I) Recalque da fundação.

II) Gradiente térmico diferencial na face da laje voltada ao oeste, em relação às demais faces.

III) Uso de materiais com coeficientes de dilatação incompatíveis na estrutura, na vedação e no revestimento.

IV) Ausência de juntas no revestimento argamassado, nas regiões de interface entre a estrutura e a vedação.

Assinale a alternativa que apresenta apenas as hipóteses corretas em relação às causas da patologia considerada.
