Em um teatro, há 6 refletores de 500W com lâmpadas de 127V. Há também dois canais livres em um rack de 1000W por canal e tensão nominal de 220V. A ligação CORRETA é:

Em uma montagem de luz, para pôr em funcionamento 30 refletores de 1000W cada um, cuja tensão de rede é de 220V, a corrente elétrica necessária é, em Ampère, de aproximadamente:

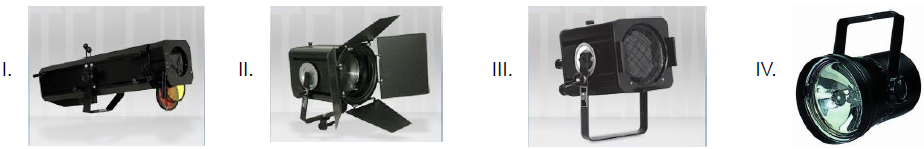

Observe os seguintes equipamentos:

(Imagens retiradas de: SILVA, K.G.S. Os contrastes da Iluminação Cênica em uma experiência de Dança Contemporânea. Monografia apresentada para conclusão de curso de Graduação Licenciatura e Bacharelado em Dança da Universidade Federal de Viçosa, 2012).

Os equipamentos a que se referem as figuras acima são, respectivamente:

Leia o fragmento abaixo:

No Brasil, o filtro convencionalmente fabricado com filme de poliéster e pigmentos de cor aplicados sobre a superfície, ou entre as camadas de poliéster, é conhecido pelo nome de . Sendo que, para sua utilização nos refletores, é necessário o auxílio do . Este acessório é uma espécie de placa que prende o filtro nas extremidades e se encaixa no refletor. A maioria dos refletores já possui o .

Assinale a alternativa que completa CORRETAMENTE os espaços em branco no trecho acima:

Leia o fragmento abaixo:

O é considerado um projetor com zoom para lâmpadas de até 1000W. Proporciona uma luz dura de alta intensidade com foco definido e bordas bem determinadas. Possui algumas especificidades como o recorte do foco com uso de suas facas e a projeção de feixes de luz desenhados que são possíveis utilizando-se de placas metálicas chamadas de . É muito utilizado nos teatros e sua aplicação é vasta. Pode ser aplicado em focos frontais e/ou a pino, corredores, diagonais, projeções de feixe de luz e imagens.

Assinale a alternativa que completa CORRETAMENTE os espaços em branco no trecho acima:

Leia o trecho abaixo:

O mundo atual nos cerca de muitos aparelhos elétricos, mas nas profissões de técnico e iluminador a eletricidade é o principal componente e também risco, seguida das quedas e dos agentes pérfuro-cortantes. Durante a passagem pelo corpo, a corrente elétrica é transformada em calor que passa a agir nos tecidos e músculos e provocar as lesões. A gravidade do trauma depende ainda do tipo de corrente (contínua ou alternada), da magnitude da energia (baixa ou alta tensão), da resistência dos tecidos corpóreos, tempo de contato com a corrente e o trajeto percorrido pela corrente. As correntes de alta tensão geram danos mais graves, entretanto, com as baixas voltagens das residências, a ocorrência de acidentes fatais é muito mais comum do que se imagina, principalmente pelo fato dos serviços mal feitos, as conhecidas gambiarras, gatos e ligações clandestinas. As áreas corpóreas de maior contato com as correntes elétricas são as extremidades (pés e mãos) e, não raro, as roupas queimam e grudam na pele causando ainda outros tipos de queimadura. O fluxo mão-a-mão da corrente elétrica costuma ser mais letal que os fluxos mão-a-pé, pé-a-mão e pé-a-pé, pois é no primeiro tipo que a corrente costuma atingir coração e pulmões e daí a ocorrência das PCRs: paradas cardiorrespiratórias.

(Disponível em: http://www.abric.org.br/SkyPortal_v1/article_read.asp?title=Choque+Eletrico&item=44. Acesso em 12/08/2013)

No que diz respeito à segurança no ambiente de trabalho, analise as afirmativas abaixo:

I. O tempo entre a ocorrência de um acidente e a prestação do socorro ao acidentado é determinante, uma vez que tem relação direta e proporcional com as possíveis conseqüências e sequelas.no acidentado.

II. Enquanto o socorro não chega, algumas medidas podem ser tomadas por qualquer pessoa: cortar a fonte da corrente; no caso de não conhecer a localização de disjuntores, dos antigos fusíveis ou do quadro de luz, afastar seguramente a fonte da vítima; no caso de fios, usar um rodo ou uma vassoura secos.

III. Abraçar a vítima durante o choque para lhe passar segurança.

IV. Após estar certo de que a fonte foi desligada, cortar a roupa da vítima e, em caso de tecido grudado na pele, não o arrancar; deixar que profissionais façam essa parte. Manter a vítima deitada e não dar água: apenas umedecer os lábios com pano ou gaze limpos.

V. Acima de tudo, não passar nada na queimadura, a não ser água em abundância.

VI. As receitas caseiras como café, clara de ovo e cascas de legumes são fundamentais para agilizar o socorro da vítima.

Estão CORRETAS apenas as afirmativas:

No que diz respeito à função do dimmer, analise as afirmativas abaixo:

I. O dimmer é um recurso elétrico que possibilita controlar a intensidade da fonte da luz, permitindo que por meio de uma mesa de luz o iluminador possa potencializar a luz de modo a atender a especificidade de cada cena.

II. Trata-se de um recurso presente na iluminação dos teatros desde o século XIX, quando Nicola Sabatini desenvolveu uma técnica para regular a intensidade da luz das lâmpadas a gás, porém, na época, regulava-se na própria lâmpada. Camargo (2006, p.154) afirma que os dimmers, atualmente, são “corriqueiros e imprescindíveis” para a iluminação cênica.

III. Dimmer é um protocolo de comunicação para equipamentos de iluminação que permite o controle de até 512 funções simultaneamente independente do número de equipamentos conectados na linha (CAMARGO, 2006).

IV. Dimmer é um dispositivo bloqueador de corrente elétrica que tem como objetivo aumentar ou diminuir a intensidade luminosa através de um potenciômetro, que auxilia nessa operação.

Estão CORRETAS apenas as afirmativas:

Leia as afirmativas abaixo a respeito do refletor PAR 64:

I. O refletor Parabolic Alumized Reflector 64 é comumente denominado PAR 64, devido ao modelo de sua lâmpada, que possui um espelho parabólico. Esse refletor é muito utilizado em teatros, pois possui uma versatilidade que possibilita a emissão de diferentes feixes de luz de acordo com o foco de sua lâmpada.

II. Os modelos mais comuns de PAR 64 são ligados em pares, donde provém sua denominação, devido ao seu tipo de ligação. Esse refletor é muito utilizado em teatros, pois possui uma versatilidade que possibilita a emissão de diferentes feixes de luz de acordo com o foco de sua lâmpada.

III. Os modelos mais comuns de PAR 64 são ligados em pares, o que corriqueiramente faz com que alguns autores associem seu nome, PAR 64, ao seu tipo de ligação. Seu nome é atribuído a sua lâmpada, que possui um espelho parabólico. É ligado em par porque é um refletor que trabalha com 110W e como, geralmente, os teatros possuem corrente elétrica de 220W, a ligação em duplas se faz necessária.

IV. Atualmente, é possível encontrar no mercado os refletores PAR 64 com luz de Iled, que são tidos como ecologicamente corretos, possuem luz fria e podem ser utilizados tanto na voltagem 110W, quanto na 220W, o que elimina a ligação em pares.

Estão CORRETAS as afirmativas:

Leia o trecho abaixo:

é uma luminária que gira em torno de dois eixos. Realiza movimentos denominados pan, na horizontal, e tilt, na vertical. Possibilita efeitos de mudança de cor do feixe de luz, de desenho do feixe de luz, de intesidade da luz e de efeito estroboscópico. Assinale a alternativa que completa CORRETAMENTE o espaço que falta no trecho acima:

O refletor com lâmpada halógena de até 1000W produz uma luz “dura” e focos com definição. A lente desse refletor apresenta características difusoras, o que proporciona um detalhamento focal menos delimitado nas bordas. É comumente utilizado para realizar contraluzes, luz geral e luz de banho, visto que sua sombra é tida como mais fraca. A descrição acima refere-se ao refletor:
