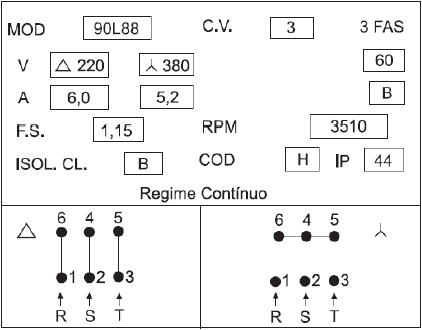

Considere a figura abaixo, da placa de dados de um motor elétrico:

É CORRETO afirmar que este motor elétrico:

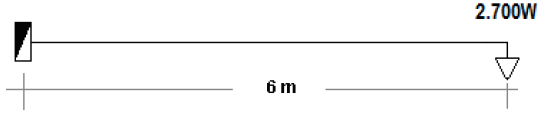

Para o cálculo da seção nominal do condutor de alimentação e da proteção (disjuntor) do circuito da tomada na figura abaixo, considere que a resistividade do cobre é p_cobre=1/56 \( Ω \)mm²/m, a tensão de alimentação é 220 V, a queda de tensão máxima permitida é de 2% e o fator de potência é igual a 0,8. Considere também as informações da tabela.

Tabela – Área (mm²) e capacidade de condução de corrente (ampères) para alguns condutores comerciais de cobre, a serem utilizados para os cálculos do condutor. Capacidade de proteção (ampères) de alguns disjuntores comerciais.

Assinale a alternativa que apresenta CORRETAMENTE o diagrama unifilar, a quantidade de condutores com a devida seção nominal e o disjuntor apropriados:

Um cliente lhe fez a seguinte pergunta: “Disseram-me que se eu instalasse o chuveiro de minha casa, que tem a potência de 6.000W, em 220 V, em vez de 127 V, eu economizaria dinheiro. É verdade?”.

É CORRETO afirmar para o seu cliente que ele economizaria dinheiro:

É chamada de curva de nível a linha imaginária do terreno em que todos os pontos da referida linha têm a mesma altitude, acima ou abaixo de uma superfície de referência – o nível médio do mar. Sobre as curvas de nível, assinale a afirmativa INCORRETA:

Sobre o Sensoriamento Remoto é CORRETO afirmar que:

Um banco de dados geográficos é particionado em projetos individuais, e cada um desses é normalmente utilizado em layers ou Camadas de Informação (CI). No caso do estudo de impactos ambientais, o projeto pode ser composto de várias CI referentes aos temas:

I. solo.

II. cotas altimétricas.

III. cidade, rodovia e ferrovia.

IV. geomorfologia.

V. tipos de vegetação.

VI. uso da terra.

Para criar uma base cartográfica geral, por meio de um mapa topográfico, é CORRETO sobrepor, apenas, as Camadas de Informação (CI):

___________________é uma representação gráfica (comumente sobre uma superfície plana) da organização espacial de qualquer parte do universo físico em qualquer escala, que simboliza uma variedade de informações, tanto estáticas quanto dinâmicas. Normalmente bidimensional, embora também possa ser esférica como o mapa-múndi.

Assinale a alternativa que apresenta CORRETAMENTE a palavra que preenche a lacuna no texto acima:

Um sistema de projeção é uma rede ordenada de meridianos e paralelos que se utiliza para traçar um mapa sobre uma superfície plana. A projeção que divide o planeta em 24 meridianos e 12 paralelos, os mesmos elaborados para estabelecer os fusos horários, igualmente espaçados e distribuídos sobre a camada terrestre, é a de:

O sistema geodésico adotado como referência para determinação das coordenadas através do sistema de posicionamento global por satélite conhecido como GPS é o:

Com relação à integração de sensoriamento remoto ao Sistemas de informação Geográfica (SIG), considere as afirmativas abaixo:

I. A análise de dados de sensoriamento remoto é significativamente melhorada pela incorporação de modelos digitais do terreno e outros dados SIG.

II. O sensoriamento remoto pode fornecer dados para atualizações das bases de dados SIG.

III. O acesso à informação auxiliar disponível em SIG não contribui para a melhoria da exatidão da análise de imagens de alta resolução espacial.

IV. Devido à sua resolução espacial refinada, os dados de sensores remotos de alta resolução podem ser incorporados a bases de dados SIG sem nenhum tratamento geométrico prévio.

Está CORRETO o que se afirma apenas em:
