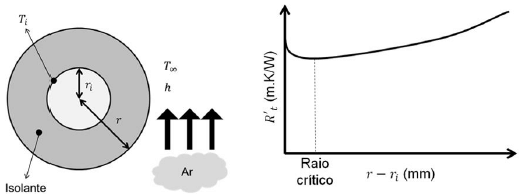

O conceito de raio crítico é fundamental para o projeto adequado de sistema de isolamentos radiais, como no isolamento de cabos de rede elétrica. Ele representa certa espessura de isolante em que a resistência à transferência de calor é minimizada. Uma representação esquemática desse sistema pode ser vista na figura a seguir, em que um cabo de cobre, de raio ri , é recoberto por um isolante, totalizando um raio total de r. A temperatura na interface entre o cabo e o isolante é Ti . Na região externa ao cabo, é passada uma corrente de ar com temperatura T∞ e coeficiente convectivo h.

BERGMAN, Theodore L.; LAVINE, Adrienne S. Incropera: fundamentos de transferência de calor e de massa. 8. ed. Rio de Janeiro: LTC, 2019 (adaptado).

De acordo com o modelo de resistências térmicas em um sistema composto, como o apresentando na figura anterior, a transferência de calor total por metro de cabo é:

!$ q'=\dfrac{T_\infty - T_i}{R'_t} !$

em que q’ é a taxa de transferência de calor e R’t é a resistência total de transferência de calor pelo sistema, considerando a resistência por condução no isolante e a resistência por convecção na superfície do isolante. O gráfico representado na figura apresenta exatamente como o valor de R’t varia com a espessura do isolante ( r – ri ). Sobre esse sistema e o comportamento do gráfico, assinale a alternativa correta.

Considere os dois sistemas fechados a seguir, contendo um gás ideal. Ambos passarão por um processo de aquecimento e receberão a mesma quantidade de calor Q, sendo que o processo no sistema da esquerda ocorrerá dentro de um sistema rígido a volume constante, enquanto que o processo no sistema da direita ocorrerá a uma pressão constante dentro de um cilindro-pistão (fronteira superior pode se mover livremente).

Fonte: Próprio autor.

Com base nos conceitos da primeira lei da termodinâmica (!$ \Delta U = Q+W) !$), que diz que uma variação de energia interna (U) em um sistema fechado é igual à soma do calor (Q) e do trabalho (W), analise as afirmativas a seguir.

I. O sistema a volume constante apresentará uma maior variação de temperatura, já que a variação da energia interna será maior.

II. O sistema a pressão constante não exercerá trabalho sobre a vizinhança, já que apenas a pressão atmosférica irá se contrapor ao movimento do pistão.

III. O calor recebido pelo sistema a pressão constante se converterá apenas em aumento de volume do gás, e o processo será isotérmico, tendo em vista que o pistão pode se mover livremente.

Está(ão) correta(s) a(s) afirmativa(s)

Processos oxidativos avançados (POA) são utilizados em processos de remoção de contaminantes da água visando transformar quimicamente compostos de forma que eles sejam destruídos. Esses processos geram um radical hidroxila (OHº) que é altamente reativo e participa como agente oxidante para a destruição de produtos químicos orgânicos. Um exemplo de reação está apresentado a seguir.

!$ OHº+R \rightarrow produtos !$

Na equação anterior, R representa um contaminante qualquer presente na água e os produtos são compostos que podem ser separados em um pós-tratamento. O tempo de meia vida de um composto orgânico durante um POA representa o tempo que leva para a concentração C de um composto cair pela metade em relação à concentração inicial C0 e pode ser calculado da seguinte forma:

!$ C=C_0e^{-kt} !$

sendo t o tempo de reação e k uma constante do processo que pode ser calculada por uma constante kr , relacionada com o composto a ser oxidado, e a concentração do radical hidroxila !$ C_{OHº} !$ da seguinte forma:

!$ k=k_rC_{OHº} !$

Considerando que um biorreator utilizará POA para remoção do tricloroetileno !$ (k=4,2 \times 10º L/mol.s) !$ com uma concentração de radical hidroxila igual a !$ 10^{-11} !$ mol/L, e assumindo que !$ ln(2) \approx 0,7 !$, o tempo de meia vida do tricloroetileno nesse biorreator será de

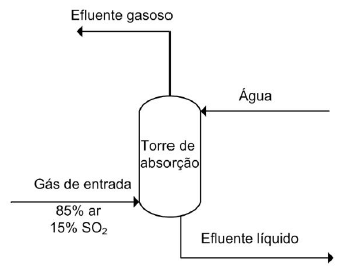

A operação unitária de absorção gasosa é frequentemente usada no tratamento de correntes gasosas provenientes de processos industriais. Como exemplo, pode-se considerar uma corrente gasosa contendo ar e dióxido de enxofre (SO2). Devido à alta solubilidade do dióxido de enxofre (SO2) em água, é possível utilizar água como líquido absorvente, como mostrado na figura a seguir.

Fonte: Próprio autor.

Considere que todas as porcentagens estejam em base molar, que o gás de entrada é alimentado nesse processo com uma taxa de 150 mol/h, que a água alimentada no topo da torre é livre de SO2 e que o efluente líquido conterá somente SO2 dissolvido a uma concentração de 0,24%. Considere também que o limite estabelecido de concentração máxima de SO2 no efluente gasoso seja de 0,50% e que, nas condições de operação, nenhuma água é evaporada. Com base nos dados apresentados, a taxa mínima de água para tratamento do gás de entrada é de

Suspensões concentradas de sólidos são frequentemente encontradas na indústria química e áreas correlatas, sendo também chamadas de lamas. Devido à presença dos sólidos em água, é comum realizar operações unitárias para a separação desses componentes. No beneficiamento de minério, o produto desejado é o sólido presente na suspensão com alta concentração de minério obtida a partir da sedimentação. Já no tratamento de efluentes industriais e domésticos, lamas com alta concentração de lodo biológico são tratadas com o objetivo de remover o sólido e obter um fluido clarificado. Dentre as possíveis operações unitárias para realizar as separações mencionadas, a operação unitária mais indicada é:
