As atividades práticas no ensino de Ciências são uma ferramenta de grande importância para auxiliar no processo de aprendizagem dos alunos, e o interesse pela ciência aumenta quando são envolvidos itens do cotidiano. Um grupo de alunos levou algumas amostras ao laboratório de química e realizou três testes de identificação de carboidratos. Os resultados são apresentados no quadro abaixo:

As amostras I, II e III, comuns ao cotidiano dos alunos, correspondem respectivamente a:

Assinale a alternativa que apresenta as vidrarias de laboratório que permitem precisar o volume das substâncias com maior exatidão.

Observe a figura abaixo e analise o trecho do projeto elétrico de instalaçãI,o predial (trecho 1-2):

Indique a alternativa correta que apresenta as informações dos condutores em duto indicados nos itens II, III e IV, respectivamente.

A Norma de distribuição unificada, NDU-002 da Energisa-MT, estabelece as condições para o fornecimento de energia elétrica em tensão primária.

NORMA DE DISTRIBUIÇÃO UNIFICADA – NDU-002. Fornecimento de energia elétrica em tensão primária.

Com base na referida Norma assinale a alternativa correta.

Um dos métodos utilizados para se calcular a quantidade de luminárias a ser instalada em um determinado ambiente é o MÉTODO DOS LUMENS, que é baseado no cálculo do fluxo luminoso necessário para se obter um iluminamento médio na área desejada. Sabendo que em uma sala de leitura de 10mx8m e 3 metros de altura, a iluminância média (E) definida pela NBR ISSO/CIE 8995-1 é de 500lux.

Considerando que a luminária escolhida é composta de 4 lâmpadas de 500 lumens cada, os valores de refletância de parede (ρp) é de 50%, fator de utilização de 0,57 e fator de depreciação de 0,85.

Creder, Hélio. Instalações elétricas. - 15.ed. - Rio de Janeiro: LTC, 2007.

Calcule a quantidade mínima de luminárias, usando o MÉTODO DOS LUMENS, e assinale a alternativa correta.

Considere a necessidade de ligação de uma unidade consumidora em baixa tensão, a ser realizada na Cidade Universitária no Campus da UNEMAT de Cáceres-MT, onde funcionará o laboratório Herbário, contendo as cargas conforme as Figuras 1 e 2.

DEMANDA TOTAL DA UC

FIGURA 1

Tome como referência de cálculo a NBR 5410 e a Norma Técnica da Energisa-MT, NDU 001.

Assinale a alternativa correta que indica respectivamente a Demanda (kVA) total da UC, a Demanda (kW) total da UC e o Tipo e Categoria de atendimento a ser solicitado à concessionaria.

Segundo a Norma ABNT NBR 5419/2005, analise as informações abaixo:

I. Deve ser lembrado que um SPDA impede a ocorrência das descargas atmosféricas.

II. Um SPDA projetado e instalado conforme a Norma ABNT NBR 5419/2005 assegura a proteção absoluta de uma estrutura, de pessoas e bens.

III. O projeto, a instalação e os materiais utilizados em um SPDA devem atender plenamente a a Norma ABNT NBR 5419/2005. Não são admitidos quaisquer recursos artificiais destinados a aumentar o raio de proteção dos captores, tais como captores com formatos especiais, ou de metais de alta condutividade, ou ainda ionizantes, radioativos ou não. Os SPDA que tenham sido instalados com tais captores devem ser redimensionados e substituídos de modo a atender a esta Norma.

IV. Do ponto de vista da proteção contra o raio, não é indicado a utilização de um subsistema de aterramento único integrado à estrutura,

V. Uma inspeção visual do SPDA deve ser efetuada anualmente.

Assinale a alternativa que contém as informações corretas.

A Resolução Normativa 414, de 9 de setembro de 2010, estabelece as Condições Gerais de Fornecimento de Energia Elétrica.

Conforme seu conteúdo, assinale a alternativa correta.

Um sistema trifásico, simétrico e equilibrado 60Hz, com ligação estrela-estrela, é alimentado por uma fonte simétrica.

O valor de tensão na fase B é dado por:

Vbn =100 (cos377t – 120)

O sistema alimenta uma carga Zc, trifásica equilibrada de valor 3+ j4 Ω e a impedância da linha é zero.

Considere que cos 36,87 = 0,8 e cos 53,13 = 0,6. A partir do exposto, assinale a alternativa correta.

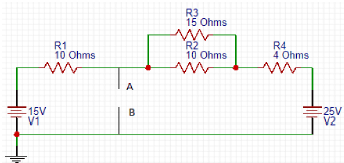

Considere a figura abaixo:

Edminister, Joseph. A. Circuitos Elétricos: reedição da edição clássica: resumo da teoria, 350 problemas resolvidos, 493 problemas propostos. 2. ed. São Paulo: Pearson Education do Brasil, 1991.

Indique a alternativa correta que apresenta respectivamente a Tensão Equivalente de Thevenin e a Resistência Equivalente de Thevenin, vistas do ponto AB.
