Óleos lubrificantes possuem alta gama de aplicações para sistemas mecânicos em distintas áreas da engenharia e, em muitos casos, necessitam ser bombeados para garantir lubrificação entre partes fixas e móveis em mecanismos distintos.

Considerando escoamento forçado em um conduto, em relação às propriedades físicas de óleos lubrificantes, é correto afirmar que

A norma DIN 898, em sua parte 1, define a classificação de resistência para parafusos. Sabendo que um parafuso – que atende a norma DIN 898-1 – possui uma gravação em sua cabeça com a numeração 12.9, assinale a alternativa que corresponde corretamente à classificação indicada.

Mancais são elementos de máquina que têm por objetivo proporcionar apoio fixo para elementos girantes como eixos, por exemplo. Podem ser de rolamento ou de deslizamento, sendo o segundo de construção mais simples. Sobre mancais de deslizamento, é correto afirmar que

Rolamentos são indispensáveis em máquinas dotadas de elementos rotativos, e o dimensionamento e seleção desse tipo de componente depende de uma série de fatores como rotação aplicada, tipos e módulos de cargas atuantes, exposição a determinados ambientes etc.

Considere o desenho em corte de um rolamento representado na figura a seguir, e assinale a alternativa que descreve corretamente o tipo de rolamento e para que tipo(s) de carga é(são) recomendado(s).

(Arquivo pessoal; imagem usada com autorização)

Os elementos de vedação em bombas hidráulicas são essenciais para proporcionar uma operação segura e livre de vazamentos indesejáveis. Sobre componentes de vedação dinâmica aplicados às bombas centrífugas, é correto afirmar que, comparados às gaxetas, selos mecânicos

Quando há a necessidade de controle de fluxo em processos fluidodinâmicos, válvulas são indispensáveis, contudo, para garantir precisão adequada durante a operação, os modelos certos devem ser selecionados. Para uma aplicação, na qual se exige o controle de fluxo e comparando uma válvula globo com uma válvula esfera, é correto afirmar que

Sistemas que operam com fluidos de processo em elevada pressão necessitam de dispositivos que possam proteger equipamentos e operadores contra possíveis rompimentos de vasos, tubulações ou até mesmo carcaças de equipamentos devido a aumentos inesperados de pressão.

Em relação à utilização de válvulas de segurança acionadas por mola, é correto afirmar:

Um conjunto motobomba, aplicado em um sistema central de aquecimento de água, opera com vazão volumétrica de 18 m³/h e altura manométrica de 24 mca. Sabendo que o rendimento da bomba e do motor elétrico são, respectivamente, 60% e 80%, determine a potência elétrica consumida, e, a seguir, assinale a alternativa correta.

Dados: \( P_{el.} = \dfrac{Q ^. γ ^. H}{N_b ^. N_m} \ \rightarrow \ considerar \ γ = 10^4 N/m^3 \)

Um redutor de velocidades é utilizado para adequar a rotação de saída em uma máquina de elevação de carga.

Sabendo que o redutor deverá reduzir a rotação do motor em 5 vezes (1:5), que a rotação de saída do redutor é 150 rpm e que o torque na ponta do eixo do motor é de 60 Nm, qual será a rotação e a potência do motor, respectivamente?

Dados:P = T ^. \( ω \ ω = 2\pi f \ \ \ \ f= \dfrac{n}{60} \ \ \rightarrow \ \ considerar \ \ \pi =3 \)

Desprezar os rendimentos da transmissão.

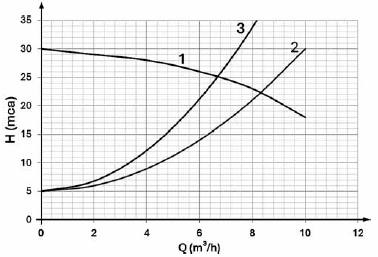

O gráfico a seguir representa a operação de uma bomba centrífuga instalada em um sistema de resfriamento de uma unidade de ressonância magnética. As curvas 2 e 3 representam duas situações diferentes de operação.

Interprete as curvas plotadas no gráfico, e assinale a alternativa correta que descreve duas hipóteses possíveis de situações de operação.
