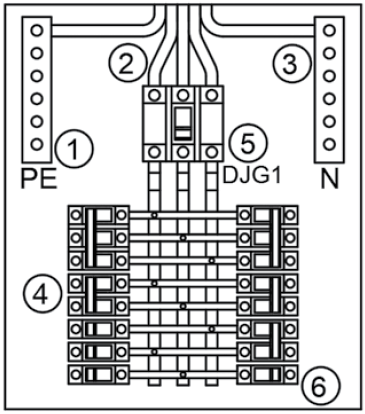

Os quadros de distribuição são elementos indispensáveis às instalações elétricas. Considere o quadro representado pela figura a seguir.

O disjuntor geral, o barramento de proteção, um disjuntor bipolar e o alimentador principal estão representados, respectivamente, por:

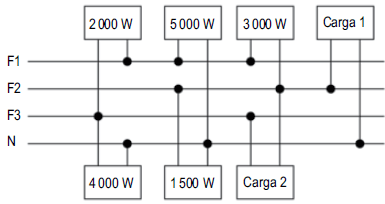

Considere o diagrama multifilar apresentado na figura a seguir.

Para que a instalação tenha suas cargas equilibradas entre as fases, a Carga 1 e a Carga 2 têm, respectivamente, potências iguais a:

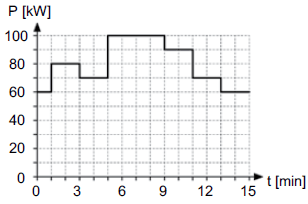

A figura a seguir representa a curva de carga de uma instalação no intervalo de 15 minutos no qual ocorreu a Demanda Máxima registrada na unidade consumidora durante o mês.

Considerando essa curva de carga, é correto afirmar que a demanda máxima da unidade consumidora é igual a:

Um circuito monofásico tem corrente de projeto IB igual a 75 A. Nas condições de instalação, sabe-se que o circuito se encontra sob condições de temperatura de operação e agrupamento que levam à aplicação de fator de correção de temperatura igual a 0,87 e fator de agrupamento igual a 0,69. Não há outros fatores de correção a se considerar.

Conforme o critério de capacidade de condução de corrente, para esse circuito a Corrente Fictícia de Projeto I’B é aproximadamente igual a:

Um circuito terminal trifásico tem corrente de projeto de 262,5 A e tensão entre fases de 220 V.

Considerando o valor de 3^0,5 = 1,732, é correto afirmar que o valor aproximado da máxima potência de carga alimentada por esse circuito, admitindo que seu fator de potência seja igual a 0,80, é igual a:

Em uma instalação elétrica predial de um edifício residencial, o conjunto de condutores instalados agrupados e de forma verticalizada, incluindo os condutores dos alimentadores que partem do centro de medição coletiva do edifício e vão até os quadros gerais de distribuição das unidades consumidoras, é conhecido como

Considerando a iluminação artificial de interiores e ex-teriores, a variável que indica o quanto uma luz artificial é capaz de reproduzir as cores de objetos e superfícies com maior fidelidade é conhecida como

Considere uma sala de 150 m² utilizada como escritório. O ambiente deverá receber iluminação artificial composta por luminárias que comportam duas lâmpadas LED, de forma que o nível de iluminamento do ambiente fique entre 500 Lux e 520 Lux. A luminária instalada nesse ambiente tem rendimento igual a 0,80, e o fator de depreciação do ambiente referente ao intervalo entre limpezas é igual a 0,85.

O número mínimo de luminárias para atender ao nível de iluminamento pretendido, sabendo que o fluxo luminoso de cada lâmpada é de 2 000 lumens, é igual a:

Considere, na figura a seguir, o diagrama unifilar apresentado, em que a alimentação geral é realizada com tensão de 220/127 V.

Com base nas informações apresentadas, é correto afirmar:

Em instalações elétricas de baixa tensão, a proteção de ramais alimentadores é dimensionada principalmente de forma a proteger
