O conversor analógico- digital (ADC) é um dos principais elementos para a constituição de sistemas de aquisição de dados. Estes dispositivos têm por objetivo converter sinais analógicos condicionados em dados digitais, para posterior processamento, armazenamento e análise. Das arquiteturas de conversores analógico-digitais apresentadas a seguir, a que possibilita as maiores taxas de aquisição e conversão é a do tipo:

“Um sistema é considerado estável se, e somente se, para toda excitação limitada, a saída for limitada, ou seja, se |u(t)| < ∞, ∀t, então |Ru(t)| < ∞, ∀t”. Essa é a definição do critério de estabilidade:

Para sistemas Lineares e Invariantes no Tempo (LTI), pode-se determinar a resposta temporal a uma entrada arbitrária através da superposição de respostas ao impulso deslocadas no tempo. Em sistemas de tempo contínuo, essa superposição é denominada:

Observe o circuito lógico mostrado na figura a seguir.

A estrutura apresentada é a representação de um:

A figura a seguir mostra um circuito lógico e sua respectiva tabela-verdade:

Para os dados de saída mostrados na tabela, a função FX corresponde a um bloco lógico do tipo:

Considere o circuito contador mostrado na figura a seguir:

Sendo Q0 o bit menos significativo e Q4 o bit mais significativo da palavra binária de saída do contador, é possível afirmar que a maior contagem estável obtida em sua saída, em valores decimais, é:

A figura a seguir mostra uma aplicação de um amplificador operacional:

Considerando que o dispositivo opera na região linear, se a tensão de entrada Ventrada é igual a –1,5 V a tensão de saída (Vsaída) será:

Observe o circuito apresentado na figura a seguir:

Considere os diodos D1 a D4 ideais. O valor da corrente I1 que alimenta o arranjo de resistores é:

Considere o retificador trifásico em ponte de onda completa, não controlado, mostrado na figura a seguir.

A fonte de alimentação trifásica tem tensão de linha de 220 V (RMS) em 60 Hz. Nessa condição, a corrente eficaz através da carga resistiva RL de 5Ω é aproximadamente igual a:

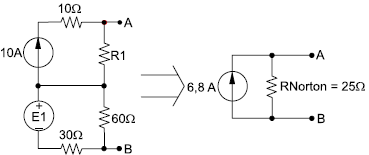

O circuito mostrado na figura a seguir exibe um arranjo de fontes e cargas e seu respectivo circuito equivalente de Norton:

Determine os valores de E1 e R1, respectivamente, que tornam válido o circuito equivalente de Norton apresentado.
